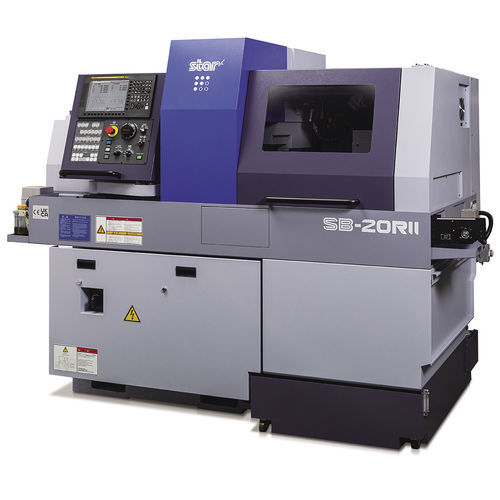

CNC数控瑞士车床 SB-20RⅡ铣削攻丝孔加工
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 组合功能
- 孔加工, 铣削, 攻丝
- 直径
20 mm, 25.4 mm
(0.79 in, 1 in)- 旋转速度
8,000 rpm, 10,000 rpm
(50,265.482 rad.min-1, 62,831.853 rad.min-1)- 零件长度
105 mm
(4 in)- 快进X
35 m/min
- 快进Z
35 m/min
- 标准功率
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 整体长度
2,070 mm
(81 in)- 整体宽度
1,095 mm
(43 in)- 总高度
1,775 mm
(70 in)- 重量
2,000 kg
(4,409 lb)
产品介绍
概述
SB-20RⅡ是一款瑞士型滑头式自动车床，专为小直径工件的精密车削而设计。它采用斜式燕尾导轨结构以提高结构刚性，机型紧凑且具备多样化刀具配置，适用于高速多工序的工业生产加工。
主要特点
标签
刀架
① | 车刀：5把（□16 mm）/ 6把（□12 mm） | 前端加工刀具：4把或5把 | 电动刀具：2把 | 卡式：3位
② | 后端加工刀具（固定 / 电动）：最多4把
规格（表中选项）
背面加工装置
技术规格
SB-20RⅡ是一款瑞士型滑头式自动车床，专为小直径工件的精密车削而设计。它采用斜式燕尾导轨结构以提高结构刚性，机型紧凑且具备多样化刀具配置，适用于高速多工序的工业生产加工。
主要特点
- 斜式燕尾导轨结构，提高刀架刚性，增强加工稳定性。
- 主/副主轴均可达最高10,000 min⁻¹；副主轴采用1.5/2.2 kW电机以提升输出。
- 提供两种NC机型可选，适配不同生产需求。
标签
- RMGB
- 斜式燕尾导轨结构
- GB/NGB 切换
刀架
① | 车刀：5把（□16 mm）/ 6把（□12 mm） | 前端加工刀具：4把或5把 | 电动刀具：2把 | 卡式：3位
② | 后端加工刀具（固定 / 电动）：最多4把
规格（表中选项）
- 最大加工直径：ø 20 mm（选件：ø 25.4 mm）
- 主轴最大行程（G.B.型）：205 mm（MR25：196 mm）
- 主轴最大行程（N.G.B.型）：棒材直径 × 2.5（最大50 mm）
- 车刀数量：6把 □12 mm 或 5把 □16 mm
- 套筒刀架：4把（ø32×2、ø22×2）或5把（ø22×5）
- 最大钻孔能力：ø 12 mm；最大攻丝能力：M10 × P1.5
- 电动附件：横向铣削2把；卡式3位；钻孔最大ø 7 mm；攻丝最大M6 × P1.0
- 快移速率：35 m/min（X1, Y1, Z1, X2, Z2）
- 主/副主轴转速：最高10,000 min⁻¹
- 主/副主轴电机：主轴 2.2 kW（连续）/ 3.7 kW（10 分钟） 副轴 1.5 kW（连续）/ 2.2 kW（15 分钟）
- 外形尺寸（W×D×H）：2,070 × 1,095 × 1,775 mm — 重量：2,000 kg
- 功耗：FANUC 4.2 kVA / MITSUBISHI 4.0 kVA
背面加工装置
- 最大夹持直径：ø 20 mm（选件：ø 25.4 mm）
- 前顶出最大长度：105 mm
- 工件最大突出长度：30 mm
- 6主轴背面加工单元：刀具数 4（固定 / 电动）
- 最大钻孔（固定）：ø 8 mm（选件：ø 10 mm） — 电动附件钻孔：ø 6 mm
- 最大攻丝（固定）：M6 × P1.0（选件：M8 × P1.25） — 电动附件攻丝：M5 × P0.8
- 副主轴：C轴索引控制，最高10,000 min⁻¹；电机 1.5 kW（连续）/ 2.2 kW（15 分钟）
技术规格
- 型号：SB-20RⅡ
- 最大加工直径：ø 20 mm（选件 ø 25.4 mm）
- 主轴转速：最高10,000 min⁻¹ — 电机：2.2 kW（连续）/ 3.7 kW（10 分钟）
- 副主轴转速：最高10,000 min⁻¹ — 电机：1.5 kW（连续）/ 2.2 kW（15 分钟）
- 快移速率：35 m/min（X1, Y1, Z1, X2, Z2）
- 最大钻孔（刀具）：可达 ø 12 mm — 最大攻丝：可达 M10 × P1.5
- 尺寸：2,070 × 1,095 × 1,775 mm — 重量：2,000 kg
