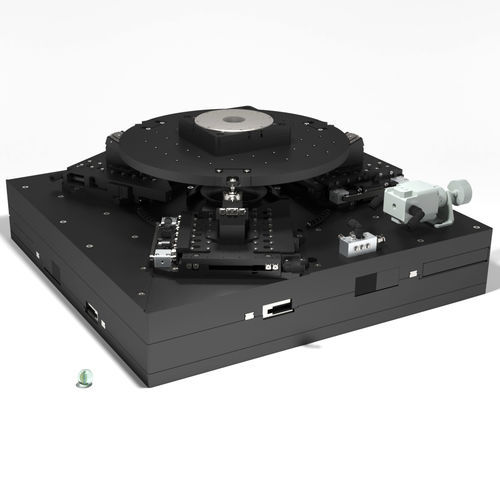

三脚定位系统 400-6DoF

XYZ轴6轴线性

TRIPOD 400-6DoF 有六个自由度，完全基于 SMARSHIFT 高精度电磁直接驱动。 TRIPOD 400-Core 以三个 MLS-92122 平台为基础，可实现 Z、Rx 和 Ry 运动。两台 MLL-400 和一台 MR-9224 定位器使系统更加完善，可提供 X、Y 和 Rz 轴的自由度。TRIPOD 400-6DoF 以其较大的 XY 平面行程范围和动态性能而著称。此外，即使在高速运行时，它也能承受高负载（最多 6 千克）。该系统配备了可调节的重力补偿装置和气动制动器，即使在断电和紧急制动时也能保持位置稳定。为了实现广泛的应用，我们提供顶板定制选项（开口、孔型等）。 旋转行程值以顶板表面的支点为基准。 对于不同的姿势，整个系统的整体尺寸可能会更大。有关详细信息，请参阅下载区中的 CAD 模型。 重复性是在每个系统的顶板上方约 20 毫米处，在全行程范围内，针对单个自由度测量的。较短行程范围内的数值可能会更好。
