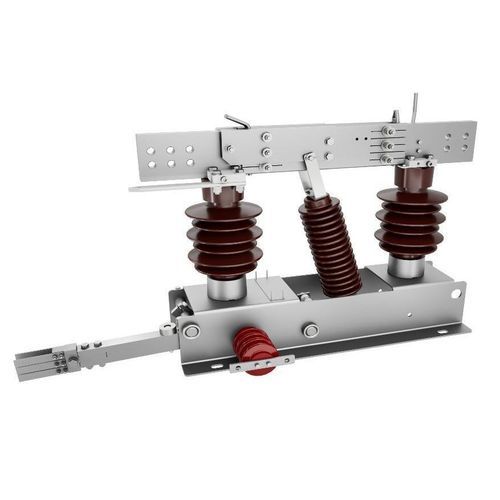

中电压断路开关 ZGW1

直流强电流双柱式

产品概述
ZGW1为户外用双柱垂直开启直流隔离开关，专为城市轨道交通系统设计。额定电压：1.5 kV。用于牵引供电的户外环境，提供可靠的隔离功能和能承受电磁力及短路应力的机械基础结构。

主要特性

• 铜型材导体 — 上部导电回路采用高导电性的铜型材，具有优良的电导率、机械强度和耐腐蚀性。
• 石墨镀银工艺 — 接触指在啮合区采用石墨镀银，具备自洁和自润滑特性，降低维护并提高接触可靠性。
• 接地联锁 — 接地开关与隔离开关联锁，确保接地操作简单且可靠。
• 整体弯折钢板底座 — 支撑底座由弯折钢板制成，可承受线路端子故障或短时电流产生的电磁力与机械应力。

技术规范

• 额定电压 (kV)：1.5
• 额定电流 (A)：最高 4000
• 短时耐受电流 (kA)：最高 50
• 峰值耐受电流 (kA)：最高 125
• 工作温度 (℃)：-50 ~ +55
• 最大覆冰厚度 (mm)：最高 20

特性 / 技术参数

• 型号：ZGW1
• 应用：用于城市轨道交通系统的户外双柱垂直开启直流隔离开关
• 额定电压：1.5 kV
• 额定电流：最高 4000 A
• 短时耐受电流：最高 50 kA
• 峰值耐受电流：最高 125 kA
• 工作温度范围：-50 ℃ 至 +55 ℃
• 最大抗覆冰能力：最高 20 mm
• 上部导电回路：高导电性铜型材
• 接触表面：石墨镀银（自洁、自润滑）
• 接地：联锁接地开关
• 底座：用于电磁和机械强度的整体弯折钢板底座
