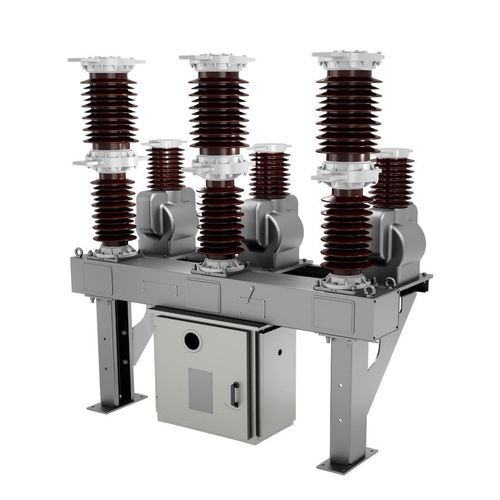

真空断路器 ZW39

弹簧操动交流HTA

产品概述
ZW39 真空断路器是一款户外高压交流（AC）开关设备，专为输配电应用设计。采用无氟绝缘介质（GWP = 0）的真空灭弧室，可按需配置内置或外置电流互感器（CT），并采用压铸铝底座弹簧操作机构，在-50°C、高海拔、结露和冰冻等恶劣环境下实现可靠、免维护运行。适用于变电站、配电网和铁路牵引变电所。

主要特性

• 环保绝缘介质 — 真空灭弧单元采用氮气/洁净空气；无氟方案，GWP = 0。
• 优良的环境适应性 — 消除低温液化风险；密封设计无暴露机械传动部件；可在-50°C、高海拔及结露/结冰环境中可靠运行。
• 可靠的机械性能 — 采用压铸铝底座弹簧机构，结构紧凑，输出稳定，满足M2级机械寿命要求，免维护。
• 出色的分断能力 — 全系列最高可达40 kA分断电流，峰值合闸/耐受可达104 kA，适应复杂故障工况。
• 可配置性 — 支持内置/外置CT，可选电动操作与远程控制接口。

技术参数

• 额定电压 (kV): 31.5, 40.5, 72.5, 145
• 额定频率 (Hz): 50/60
• 首极分断系数: 1.3/1.5
• 额定电流 (A): 最高3150
• 额定短路分断电流 (kA): 最高40
• 额定短路合闸电流（峰值）(kA): 最高104
• 额定短时耐受电流 (kA): 最高40
• 额定峰值耐受电流 (kA): 最高104
• 额定短时耐受时间 (s): 4
• 额定操作顺序: O-0.3s-CO-3min-CO
• 机械耐久性: 10000 次操作

应用

• 高压变电站、配电网络、铁路牵引变电所、工业用电系统及可再生能源接入点。

选项与附件

• 内置/外置CT、电动或手动操作、远程控制模块、多种驱动配置及现场定制化适配。
