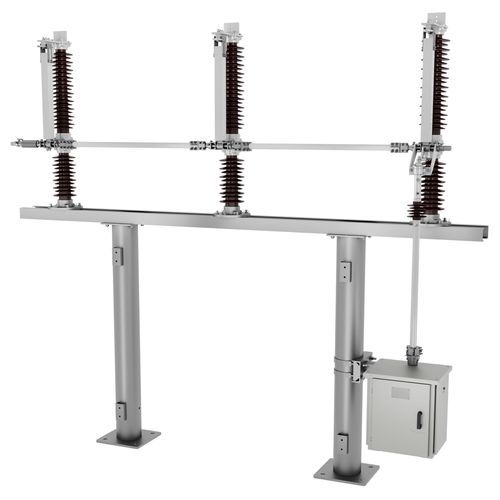

高电压断路开关 GW8单极交流立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电压
- 高电压
- 极数
- 单极
- 用电规格
- 交流
- 构造
- 立式
- 其他特性
- 户外, 刀片式
- 主电流
最少: 0 A
最多: 1,600 A
- VAC
最少: 40,500 V
最多: 126,000 V
产品介绍
产品概述
GW8为单柱式垂直开启的户外高压交流（AC）隔离开关，专用于中性点或无功补偿回路。额定电压覆盖40.5、72.5和126 kV，适用于苛刻的户外环境。
特性
技术规格
型号系列与应用详情
GW8为单柱式垂直开启的户外高压交流（AC）隔离开关，专用于中性点或无功补偿回路。额定电压覆盖40.5、72.5和126 kV，适用于苛刻的户外环境。
特性
- 优质导电材料：导电臂采用矩形铝合金型材，具有高强度、重量轻、散热面积大及优异的耐腐蚀性能。
- 新型触头结构：自激式触头指采用铬青铜合金的弹性夹紧触刀，除满足正常载流要求外，可承受短路故障时的短时热负荷和电磁力，且具有优良的机械耐磨性。
- 固定连接：导电路径采用永久连接（移动/静态触点接触除外），实现免维护设计。
技术规格
- 额定电压（kV）：40.5、72.5、126
- 额定频率（Hz）：50/60
- 额定电流（A）：最高可达1600
- 额定短时耐受电流（kA）：最高可达40
- 额定峰值耐受电流（kA）：最高可达100
- 运行温度（°C）：-50 至 +55
- 最大覆冰厚度（mm）：最高可达20
- 抗震能力：最高可达1.0g
型号系列与应用详情
- 型号系列：GW8
- 应用：用于中性点或无功补偿回路的户外高压隔离开关
- 结构：单柱式，垂直开启型
- 导电材料：用于导电臂的矩形铝合金型材
- 触头材料/结构：采用铬青铜合金自激式触头指，夹紧式接触并具有高耐磨性
- 连接类型：采用永久（固定）导电连接以减少维护
- 可选额定电压：40.5 kV、72.5 kV、126 kV
- 额定频率：50/60 Hz
- 额定电流能力：最高可达1600 A
- 短时耐受能力：最高可达40 kA
- 峰值耐受能力：最高可达100 kA
- 工作环境温度范围：-50 °C 至 +55 °C
- 最大覆冰量：最高可达20 mm
- 抗震能力：最高可达1.0 g
