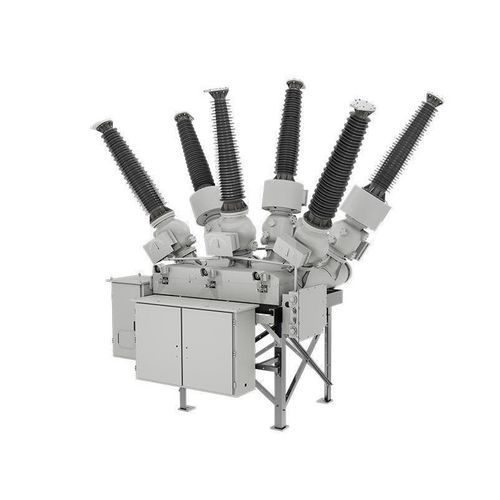

打底剂开关柜 ZHW58A

三相交流高电压

产品概述
ZHW58A 混合气体绝缘开关设备集成了断路器、DS、ES、CT、PT、FES 等模块。具有占地小、环境适应性强、可靠性高、免维护等特点。额定电压覆盖 31.5–145 kV，适用于变电站等高压输配电场合。

主要属性

• 带一体化底架的三相分体罐式紧凑结构
• 电气性能优异，整体部分放电 <3 pC
• 机械性能可靠；机械寿命符合 M2 级，操作次数 10,000 次
• 模块化、法兰尺寸标准化，便于灵活配置和模块互换

功能特点

• 紧凑结构：三相分体罐设计与一体化底架，使得按列进行三相运输成为可能，现场安装便捷可靠。
• 优异的电气性能：绝缘性能优良，整体部分放电 <3 pC，水平断路器布置可实现最高 40 kA 的开断能力。
• 可靠的机械性能：采用一体化压铸铝底座弹簧操作机构，结构紧凑、输出稳定，确保免维护运行；机械寿命满足 M2 要求。
• 高度模块化设计：模块化设计理念，法兰尺寸标准化，可按需灵活配置并便于功能扩展，优化变电站布局。

技术规格

• 型号：ZHW58A
• 集成模块：断路器、DS、ES、CT、PT、FES
• 额定电压 (kV)：31.5、40.5、72.5、145
• 额定频率 (Hz)：50/60
• 额定电流 (A)：最高 4000
• 额定短路开断电流 (kA)：最高 40
• 额定短路关合电流（峰值）(kA)：最高 108
• 额定短时耐受电流 (kA)：最高 40，持续 4 s
• 额定峰值耐受电流 (kA)：最高 108
• 额定操作顺序：O-0.3s-CO-3min-CO
• 机械耐久性：10,000 次（M2 级）
• 部分放电：整体 <3 pC
• 设计亮点：三相分体罐、一体化底架、水平断路器布局、压铸铝底座一体化弹簧操作机构、模块化标准法兰连接
