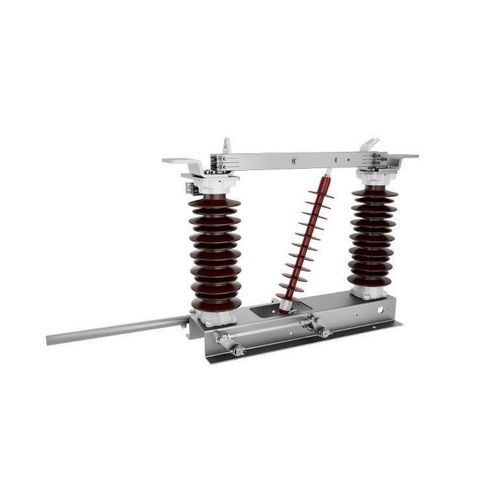

高电压断路开关 GW1

交流强电流双柱式

产品概述
GW1为户外双柱垂直开启式高压交流（AC）隔离开关，适用于配电和铁路架线等户外场景。额定电压覆盖12、24、31.5（铁路）和40.5 kV，额定电流可达6000 A，具备良好的短路承受能力。

主要特性

• 高载流能力且接触件实现免维护设计
• 采用低摩擦接触材料以延长机械寿命
• 高度标准化，兼容多种杆塔安装类型
• 操动机构具有高防护等级（符合IP66DM设计要求）

特点

• 高载流能力 & 免维护 — 接触件具备自洁作用，可维持接触可靠性并减少现场维护频次。
• 长机械寿命 — 在导体滑动接触区采用石墨镀银处理，具备自润滑特性，降低操作力矩并延长使用寿命。
• 高度标准化 — 兼容铁路架线及户外配电中各类杆塔的安装方案；标准化安装附件提升互换性并简化安装/调试。
• 操动机构高防护等级 — 采用顶出式机构，避免左右出线设计导致的现场安装误差和尺寸限制。机构输出轴采用迷宫密封结构，满足IP66DM防护要求。

技术规格

• 额定电压 (kV)：12、24、31.5（铁路）、40.5
• 额定频率 (Hz)：50/60
• 额定电流 (A)：最高6000
• 额定短时耐受电流 (kA)：最高63
• 额定峰值耐受电流 (kA)：最高160
• 工作温度 (℃)：-50 ~ +55
• 最大覆冰厚度 (mm)：最高20
