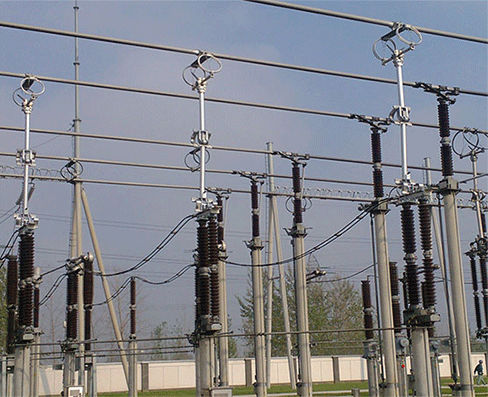

高电压断路开关 GW22

立式IEC

GW22B系列产品是一种单臂垂直伸缩式户外高压隔离开关，额定电压覆盖126-550kV。 先进的结构 优良的导电系统 稳定的静触头结构 我们的优势 01 先进的结构 隔离开关采用单臂折叠伸缩结构，传动部件及平衡弹簧均密封在导电管内，减少自然环境对产品的影响，外形紧凑简洁。传动基座采用连杆结构，调整方便。 02 优良的导电系统 导电部分采用高导电率铝合金型材制成，导电性能好，机构强度高、重量轻、防腐蚀能力强。导电臂折叠部位电流通过软连接传输，没有活动接点，导电可靠，实现少维护、免检查及长期可靠运行。 03 稳定的静触头结构 悬挂式静触头采用纯铝铰线圆环固定，通流能力高。静触头同时通过钢绳三角形悬挂固定，调整方便，稳定性好，而且可使静触头上下位移量减少。 04 特色的钳夹式触头 触头为钳夹式，动触刀增设外压式弹簧，保证恒定的接触压力。触刀下端与触座为软连接相连，没有活动接触点，导电可靠，避免产生接触不良而引起过热。
