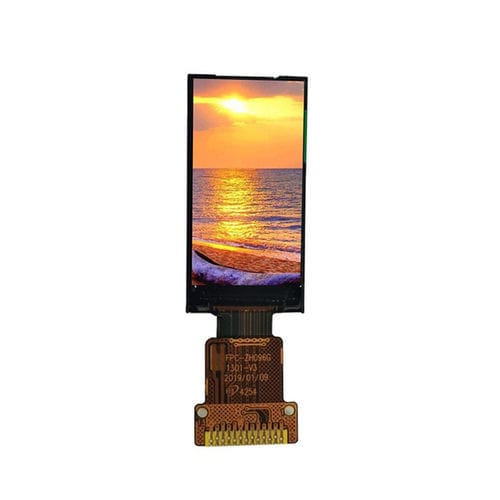

TFT LCD显示模块 YX10001A

TFT彩色图像

产品说明
YX10001A为0.96英寸紧凑型TFT LCD显示模块，具有80×160 RGB分辨率和4SPI接口，适用于可穿戴设备、便携式仪器、智能家居产品、手持终端、医疗设备及物联网应用。模块采用ST7735S驱动IC，提供稳定的图像表现、快速的显示响应及All O'Clock视角，确保各方向均有良好可视性。4SPI串行接口简化硬件设计，并能与基于MCU的嵌入式系统实现可靠通信。

主要外形尺寸
外形尺寸：13.70 × 28.10 × 1.97 mm
有效显示区：10.80 × 21.70 mm
像素间距：0.1926 × 0.1926 mm

电气与接口
模拟工作电压：3.2 V (Typ.)
逻辑工作电压：1.8 V (Typ.)
接口：4SPI
背光：白色LED × 1

典型应用

• 可穿戴电子产品
• 便携式医疗设备
• 工业手持终端
• 智能传感器与物联网设备
• 消费电子与智能家居产品

基本规格（表）
显示尺寸：0.96 inch
LCD类型：TFT-LCD，透射型
分辨率：80 (RGB) × 160
有效区：10.80 × 21.70 mm
外形尺寸：13.70 × 28.10 × 1.97 mm
像素间距：0.1926 × 0.1926 mm
视角方向：All O'Clock
驱动IC：ST7735S
接口：4SPI
背光：白色LED × 1
模拟工作电压：3.2 V Typ.
逻辑工作电压：1.8 V Typ.

光学特性（表）
分辨率：80 × 160
对比度：800 : 1
色域：60%
亮度：400 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms

工作条件（表）
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH (60°C)

技术规格

• 型号：YX10001A
• 显示尺寸：0.96 inch
• 分辨率：80(RGB) × 160
• LCD类型：TFT-LCD，透射型
• 驱动IC：ST7735S
• 接口：4SPI（串行）
• 有效区：10.80 × 21.70 mm
• 外形尺寸：13.70 × 28.10 × 1.97 mm
• 像素间距：0.1926 × 0.1926 mm
• 背光：1 × 白色LED
• 模拟工作电压：3.2 V (Typ.)
• 逻辑工作电压：1.8 V (Typ.)
• 亮度：400 cd/m²
• 对比度：800:1
• 色域：60%
• 视角：All O'Clock（typ. 80°/80°/80°/80°）
• 响应时间：25 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤90% RH (60°C)
