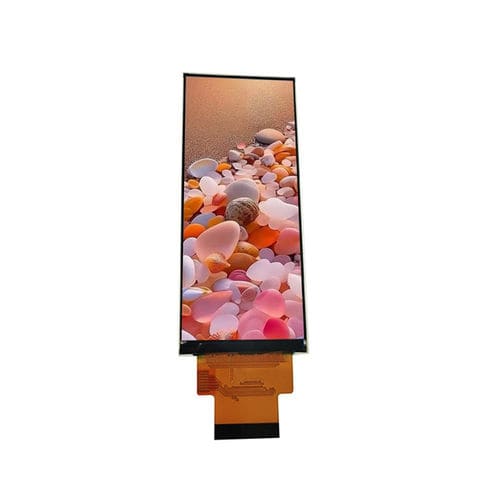

TFT LCD显示模块 YX40009B

TFTIPS彩色

产品描述
YX40009B是一款4.0英寸IPS TFT LCD显示模组，分辨率为400×960 RGB，采用MIPI接口，适用于工业自动化、医疗设备、智能家居、手持终端、便携仪器及嵌入式HMI应用。模块采用ST7701S驱动IC，提供清晰的图像质量、鲜明的色彩以及All O'Clock IPS可视角，确保各方向的颜色一致性和可视性。MIPI接口支持高速数据传输，兼容Linux、Android及高性能嵌入式平台。纤薄的机械结构便于在紧凑型嵌入式系统中的集成。

基本参数
显示尺寸：4.0 inch
LCD类型：IPS TFT-LCD，透射式
分辨率：400 (RGB) × 960
有效区域：39.18 × 94.03 mm
外形尺寸：42.90 × 102.08 × 2.23 mm
像素间距：0.0979 × 0.0979 mm
视角方向：All O'Clock
驱动IC：ST7701S
接口：MIPI
背光：白光LED × 8
模拟工作电压：2.8 V typ.

机械图
提供用于集成参考的机械图和尺寸图。

光学特性
分辨率：400 × 960
对比度：600 : 1 (typ.)
色域：60% (typ.)
亮度：400 cd/m² (typ.)
亮度均匀性：80% (typ.)
视角 (CR ≥ 10)：80° / 80° / 80° / 80°
响应时间：25 ms (typ.)

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH (60°C)

特性 / 技术规格

• 型号：YX40009B
• 显示尺寸：4.0 inch
• 分辨率：400×960 RGB
• LCD类型：IPS TFT-LCD，透射式
• 视角方向：All O'Clock (IPS)
• 驱动IC：ST7701S
• 接口：MIPI
• 有效区域：39.18 × 94.03 mm
• 外形尺寸：42.90 × 102.08 × 2.23 mm
• 像素间距：0.0979 × 0.0979 mm
• 背光：8 × 白色LED
• 模拟工作电压：2.8 V (typ.)
• 亮度：400 cd/m² (typ.)
• 对比度：600:1 (typ.)
• 色域：60% (typ.)
• 亮度均匀性：80% (typ.)
• 视角 (CR≥10)：80°/80°/80°/80°
• 响应时间：25 ms (typ.)
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤90% RH (60°C)
