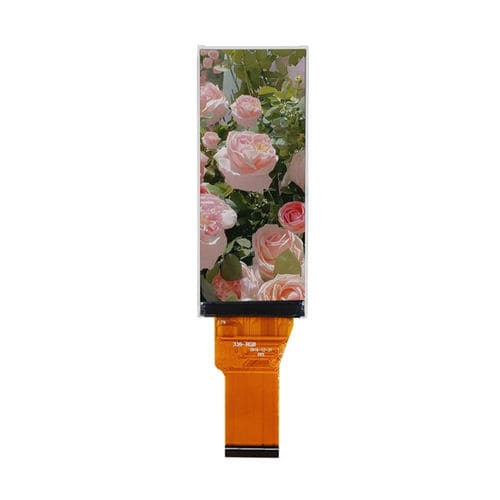

TFT LCD显示模块 YX29002AIPS彩色2.9"
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, IPS
- 类型
- 彩色
- 显示屏尺寸
- 2.9"
- 应用
- 工业, 用于医疗设备, HMI终端
- 界面
- SPI
- 结构
- 超薄
- 配置、装配
- 集成式
- 其他特性
- 带控制器, LED背光
- 长度
76.6 mm
(3.016 in)- 宽度
31.2 mm
(1.2283 in)- 厚度
2.11 mm
(0.083 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
产品概述
YX29002A 为 2.9 英寸 IPS TFT 液晶模块，分辨率 376×960（RGB），接口为 SPI + 18 位 RGB。采用 ST7701S 驱动 IC，具备 All O'Clock 可视角、高像素密度与稳定的色彩表现。超薄机械结构便于集成于工业控制系统、医疗设备、智能家居产品、手持终端、便携仪器及嵌入式 HMI 应用。
基本规格
显示尺寸：2.9 英寸
液晶类型：IPS TFT-LCD（透射式）
分辨率：376（RGB）× 960
有效区域：26.51 × 67.68 mm
外形尺寸：31.20 × 76.60 × 2.11 mm
像素间距：0.0825 × 0.0825 mm
可视方向：All O'Clock
驱动 IC：ST7701S
接口：SPI + 18 位 RGB
背光：4 × 白色 LED
模拟工作电压：2.8 V（典型）
光学特性
对比度：600:1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80°/80°/80°/80°
响应时间：25 ms
工作条件
工作温度：-20°C 至 +70°C
存储温度：-30°C 至 +80°C
湿度：≤90% RH（60°C）
机械图
为便于集成与安装，提供机械图与模块外形参考。
技术规格
YX29002A 为 2.9 英寸 IPS TFT 液晶模块，分辨率 376×960（RGB），接口为 SPI + 18 位 RGB。采用 ST7701S 驱动 IC，具备 All O'Clock 可视角、高像素密度与稳定的色彩表现。超薄机械结构便于集成于工业控制系统、医疗设备、智能家居产品、手持终端、便携仪器及嵌入式 HMI 应用。
基本规格
显示尺寸：2.9 英寸
液晶类型：IPS TFT-LCD（透射式）
分辨率：376（RGB）× 960
有效区域：26.51 × 67.68 mm
外形尺寸：31.20 × 76.60 × 2.11 mm
像素间距：0.0825 × 0.0825 mm
可视方向：All O'Clock
驱动 IC：ST7701S
接口：SPI + 18 位 RGB
背光：4 × 白色 LED
模拟工作电压：2.8 V（典型）
光学特性
对比度：600:1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80°/80°/80°/80°
响应时间：25 ms
工作条件
工作温度：-20°C 至 +70°C
存储温度：-30°C 至 +80°C
湿度：≤90% RH（60°C）
机械图
为便于集成与安装，提供机械图与模块外形参考。
技术规格
- 型号：YX29002A
- 显示尺寸：2.9 英寸
- 分辨率：376×960（RGB）
- 面板类型：IPS，透射型 TFT
- 接口：SPI + 18 位 RGB
- 驱动 IC：ST7701S
- 有效区域：26.51 × 67.68 mm
- 外形：31.20 × 76.60 × 2.11 mm
- 背光：4 × 白色 LED
- 亮度：300 cd/m²
- 对比度：600:1
- 像素间距：0.0825 × 0.0825 mm
- 可视角：All O'Clock（80°/80°/80°/80°）
- 工作温度：-20°C 至 +70°C
- 存储温度：-30°C 至 +80°C
- 典型模拟工作电压：2.8 V
