TFT LCD显示模块 YX40009A

IPS彩色400 x 960

产品概述
YX40009A 为一款 4.0 英寸 IPS TFT LCD 显示模块，具备 400 × 960 RGB 分辨率及 SPI + 18 位 RGB 接口。用于工业自动化、医疗设备、手持终端和嵌入式 HMI，提供 All O'Clock 宽视角、稳定的色彩表现及适合紧凑集成的薄型机械结构。

主要特点

• 驱动芯片：ST7701S，支持 SPI + RGB 模式，兼顾寄存器控制与高速 RGB 数据传输。
• 薄型机械设计，便于在紧凑电子产品中集成。
• 背光：白色 LED × 8；典型模拟工作电压 2.8 V。
• 适应工业环境的宽工作温度范围与湿度耐受性。
• 面向 HMI 应用的均衡光学性能：对比度、亮度与响应时间。

机械与光学
模块采用紧凑外形与透射型 IPS 面板，保证各方向的宽视角与色彩稳定性。机械尺寸与光学参数便于在控制面板与手持外壳中集成设计。

应用

• 工业 HMI 与智能控制器
• 医疗设备与便携诊断仪器
• 手持终端与嵌入式系统
• 智能家居控制与紧凑型消费电子

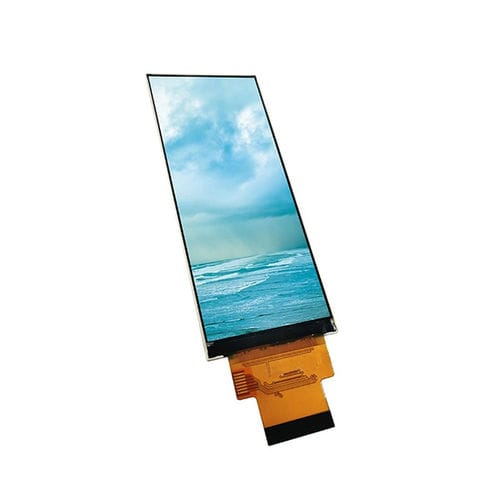

机械图 / 图片
提供外形图与产品图片，支持外壳设计、安装及连接器位置确认。

技术规格

• 型号：YX40009A
• 显示尺寸：4.0 英寸
• 分辨率：400 (RGB) × 960
• LCD 类型：IPS TFT-LCD，透射式
• 有效显示区：39.18 × 94.03 mm
• 外形尺寸：42.90 × 102.08 × 2.23 mm
• 像素间距：0.0979 × 0.0979 mm
• 视角方向：All O'Clock (IPS)
• 驱动 IC：ST7701S
• 接口：SPI + 18 位 RGB
• 背光：白色 LED × 8
• 模拟工作电压：2.8 V 典型值
• 对比度（典型）：600:1
• 色域（典型）：60%
• 亮度（典型）：400 cd/m²
• 亮度均匀性（典型）：80%
• 视角（CR ≥ 10）：80° / 80° / 80° / 80°
• 响应时间（典型）：25 ms
• 外形 / 机械图可作为图片提供
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤90% RH (60°C)
