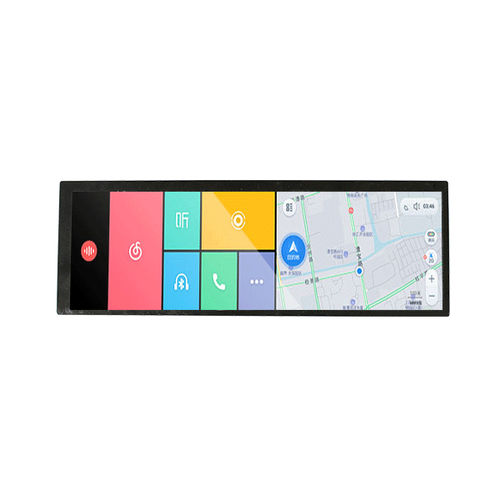

TFT LCD显示模块 YX78405A

彩色400 x 12807.84"

产品概述
YX78405A 是一款 7.84 英寸 TFT-LCD 显示模块，分辨率为 400 (RGB) × 1280，采用 MIPI 接口。驱动芯片为 NV3051F1，模块具有 All O'Clock 可视方向、典型亮度 500 cd/m² 及 24 片白色 LED 背光，适用于汽车显示、工业自动化、医疗设备、嵌入式 HMI 及便携终端等场景。

应用

• 汽车仪表盘与组合仪表
• 工业 HMI 与自动化面板
• 智能家居控制面板
• 医疗设备显示
• 数字标牌与便携终端

主要特性
显示尺寸：7.84 inch
分辨率：400 (RGB) × 1280
LCD 类型：TFT-LCD，透射型
接口：MIPI（支持 Linux/Android/嵌入式平台的高速传输）
驱动 IC：NV3051F1
可视方向：All O'Clock（广视角）
背光：白色 LED × 24
亮度（典型）：500 cd/m²
对比度：900 : 1
色域：60%
有效显示区域：59.4 × 190.08 mm
外形尺寸：67.8 × 205.78 × 4.6 mm

机械与光学说明
为便于安装与集成，提供外形尺寸和机械图。模块采用超宽纵横比，适合现代用户界面布局。像素间距（典型）：0.1485 × 0.1485 mm。

光学与性能亮点
可视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms
亮度均匀性：80%
典型亮度：500 cd/m²

工作条件
工作温度：-20°C 至 +70°C
存储温度：-30°C 至 +80°C
湿度：≤90% RH（60°C）

特性 / 技术规格

• 型号：YX78405A
• 显示尺寸：7.84 inch
• 分辨率：400 (RGB) × 1280
• LCD 类型：TFT-LCD，透射型
• 有效显示区域：59.4 × 190.08 mm
• 外形尺寸：67.8 × 205.78 × 4.6 mm
• 像素间距：0.1485 × 0.1485 mm
• 可视方向：All O'Clock
• 驱动 IC：NV3051F1
• 接口：MIPI
• 背光：白色 LED × 24
• 亮度（典型）：500 cd/m²
• 对比度：900 : 1
• 色域：60%
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：80° / 80° / 80° / 80°
• 响应时间：25 ms
• 模拟工作电压：3.3 V 典型
• 工作温度范围：-20°C 至 +70°C
• 存储温度范围：-30°C 至 +80°C
• 湿度：≤90% RH（60°C）
