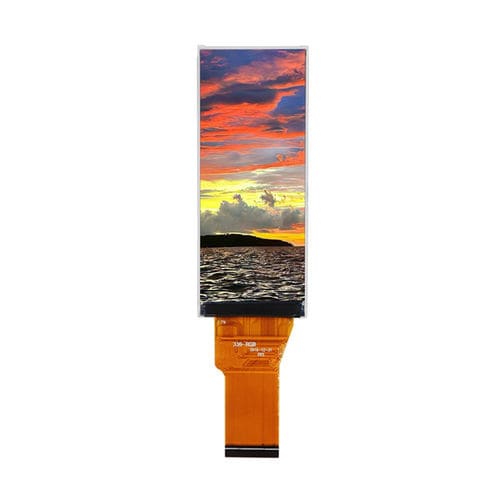

TFT LCD显示模块 YX32010A

IPS彩色320 x 820

产品概述
Yousee YX32010A 是一款 3.2 英寸 IPS TFT-LCD 显示模块，具有 320×820 RGB 分辨率和 SPI + 16 位 RGB 组合接口。采用 ST7701S 驱动 IC，提供 All O'Clock 广视角、色彩一致性和流畅的图形显示。双接口设计支持通过 SPI 的 MCU 简易初始化以及高速 RGB 数据传输，适用于嵌入式、物联网和工业应用。

主要特性

• 3.2 英寸 IPS TFT-LCD（透射型）
• 分辨率：320 (RGB) × 820
• 接口：SPI + 16 位 RGB
• 驱动 IC：ST7701S
• 背光：白色 LED × 4
• 宽视角（All O'Clock）

基本规格

• 有效显示区域：26.40 × 67.65 mm
• 外形尺寸：31.20 × 76.60 × 2.40 mm
• 像素间距：0.0825 × 0.0825 mm
• 模拟工作电压：2.8 V（典型值）

光学特性

• 亮度：300 cd/m²
• 对比度：600:1
• 色域：60%
• 响应时间：25 ms
• 视角（CR ≥ 10）：80°/80°/80°/80°
• 亮度均匀性：80%

工作条件

• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）

机械

• 外形尺寸：31.20 × 76.60 × 2.40 mm
• 有效显示区域：26.40 × 67.65 mm

应用

• 工业人机界面（HMI）
• 智能控制器与智能家居设备
• 医疗仪器
• 便携终端与物联网设备
• 嵌入式显示系统

技术规格

• 型号：YX32010A
• 显示尺寸：3.2 英寸
• 分辨率：320 (RGB) × 820
• LCD 类型：IPS TFT-LCD，透射型
• 驱动 IC：ST7701S
• 接口：SPI + 16 位 RGB
• 背光：白色 LED × 4
• 亮度：300 cd/m²
• 对比度：600:1
• 色域：60%
• 视角：All O'Clock
• 响应时间：25 ms
• 模拟工作电压：2.8 V（典型值）
