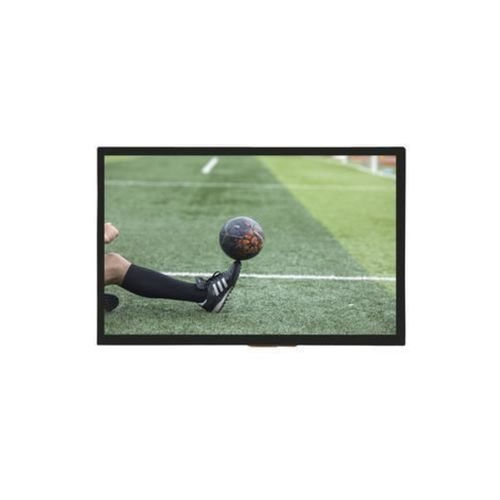

TFT LCD显示模块 T101GBP003

IPSPCAP电容式触摸屏多点触摸屏式

产品概述
10.1英寸触摸屏显示器（型号 T101GBP003）：HDMI + USB 交互显示套件，结合 TFT LCD（IPS）面板与 PCAP 电容式触摸面板（G+G结构）。触控控制器为 GOODIX GT9271，支持通过 IIC（I2C）接口的10点多点触控。模块支持广视角、户外可视性和低功耗运行（5V供电）。

显示屏主要特性

• 分辨率：1280 x 800，图像清晰
• IPS TFT 面板，提供宽视角与色彩一致性
• 可选增强户外可视性（阳光可读）
• 支持光学胶合（Optical Bonding）或胶带胶合以提高清晰度与耐用性
• 低功耗：5V 供电

触摸面板特性

• PCAP 电容触摸，G+G 结构
• 支持10点多点触控
• 6H 硬度钢化玻璃（抗划伤）
• 触控芯片：GOODIX GT9271
• 触控接口：IIC（I2C）

兼容性与通用性

• 兼容系统：Windows、Android、Linux（包括 Raspbian、Arch Linux）及 Raspberry Pi
• 接口：HDMI 显示；USB 用于触控与供电（标准配置）

应用领域

• 工业控制：HMI 面板、设备操作界面、监控系统
• 智能家居：控制面板与安防系统
• 医疗设备：病人终端、诊断显示设备
• 自助终端：自助机、ATM、售票与信息显示
• 教育：互动白板与学生终端
• 零售：POS 系统与互动展示
• 汽车：车载信息娱乐与导航显示
• 其他：数字标牌、便携游戏机、多媒体播放器、机器人等

生产与库存
生产状态：量产中
库存数量：10 件

技术参数
型号：T101GBP003
尺寸：10.1 英寸
LCD 类型：TFT
显示类型：IPS
LCD 接口：LVDS
引脚数：40Pin
分辨率：1280 x 800
亮度：200 cd/m²（表） — 350 cd/m²（概述）
可视方向：All o'clock
可视角范围：85/85/85/85°
有效显示区域（mm）：216.96 x 135.60
模组外形尺寸（mm）：229.46 x 149.10 x 4.90
防眩光/防反射/防指纹：可选
触摸类型：电容式（PCAP）
触摸点数：10 点
触控芯片：GOODIX GT9271
触摸结构：G+G
触摸接口：IIC（I2C）
触摸硬度：6H
模组结构：PCAP 触摸 + LCD 显示 + PCB（CTP Touch + LCD Display + HDMI PCB）
PCB 接口：HDMI、USB
线缆：有/无（可选）
工作温度：-10°C 至 +50°C
存储温度：-20°C 至 +60°C
粘接方式：Optical Bonding、Air Bonding
支持系统：Windows、Android、Linux 等
应用领域：工业控制、智能家居、医疗设备、自助终端等

附加说明
- 触控控制器：GOODIX GT9271；触摸结构 G+G；触摸接口 IIC（I2C）。
- 为机械集成提供模组外形与有效显示区域尺寸。

技术规格

• 型号：T101GBP003
• 显示尺寸：10.1 英寸
• 分辨率：1280 x 800（HD）
• 面板类型：TFT LCD（IPS）
• LCD 接口：LVDS
• 模组尺寸：229.46 x 149.10 x 4.90 mm
• 有效区域：216.96 x 135.60 mm
• 亮度：200 cd/m²（表） / 350 cd/m²（概述）
• 视角：85/85/85/85°
• 触摸：PCAP 电容，G+G 结构，10 点
• 触控芯片：GOODIX GT9271
• 触摸接口：IIC（I2C）
• 触摸硬度：6H
• 端口：HDMI（显示）、USB（触摸与电源）
• 电源：5V
• 工作温度：-10°C 至 +50°C；存储温度：-20°C 至 +60°C
• 粘接：Optical Bonding / Air Bonding
• 防眩光 / 防指纹：可选
• 典型应用：工业控制、智能家居、医疗、自助终端、POS、教育、车载、数字标牌、机器人
