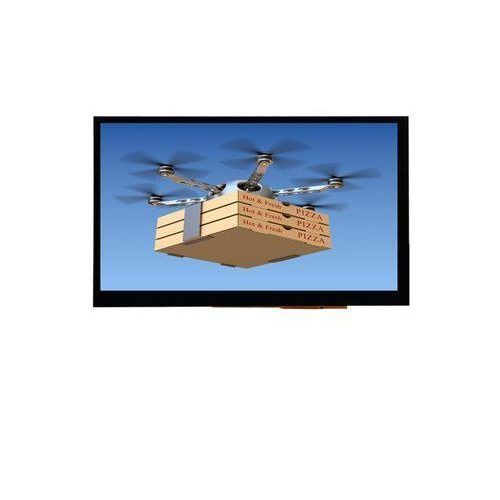

TFT LCD显示模块 T070GBP001

电容触摸屏式多点触摸屏式彩色

产品概述
7英寸电容式触摸屏 LCD 模块 T070GBP001，由 TFT LCD 显示屏、G+G PCAP 电容触摸面板及 HDMI+USB 控制板组成。分辨率800×480，亮度450 cd/m²，触摸通过 USB 接口，适用于单板计算机（如 Raspberry Pi）驱动的嵌入式系统与工业 HMI 等 HDMI 源设备。

主要特性

• 尺寸：7 英寸，分辨率 800×480（SD）
• 面板：TFT LCD，TN 类型
• 亮度：450 cd/m²
• 触摸：G+G 电容式多点触控，最多 5 点
• 触控控制器：Goodix GT911Sh（I2C 参考）
• 接口：LCD 为 RGB；触摸为 USB；PCB 接口 HDMI + USB
• 电源：支持 5V 供电

优势

• 7 英寸紧凑外形，适合空间受限的工业设备
• 高灵敏度电容多点触控，满足现代 HMI 设计
• 与 HDMI 输出设备及单板计算机具有广泛兼容性
• 相比高分辨率显示器，功耗更低

生产与库存
生产状态：量产中
库存数量：10 件

附加信息
结构：G+G（盖板玻璃 + 传感玻璃）。触摸硬度：6H。模块结构：PCAP 触摸 + LCD 显示 + PCB。线缆：可选（有/无）。工作温度：-10°C ～ +50°C。储存温度：-20°C ～ +60°C。结合方式：光学贴合（Optical Bonding）或气隙贴合（Air Bonding）。支持系统：Windows、Android、Linux、Raspbian、Arch Linux 等。

规格 / 技术参数

• 型号：T070GBP001
• 尺寸：7 英寸
• LCD 类型：TFT
• 显示类型：TN
• LCD 接口：RGB
• 引脚数：50Pin
• 分辨率：800×480
• 亮度：450 cd/m²
• 可视方向：6 点钟方向
• 可视角度范围：70/70/60/70°
• 对比度：700:1
• LCD 有效显示区域（mm）：154.21 × 85.92
• 外形尺寸（mm）：165.00 × 100.00 × 3.50
• 防眩光 / 防反射 / 防指纹：可选
• 触摸类型：电容式
• 触摸点数：5 点
• 触摸 IC：Goodix GT911Sh（参考）
• 触摸结构：G+G
• 触摸接口：USB
• 触摸硬度：6H
• 模块结构：PCAP Touch & LCD Display & PCB
• PCB 接口：HDMI + USB
• 线缆：有/无选项
• 工作温度：-10°C ~ +50°C
• 储存温度：-20°C ~ +60°C
• 贴合方式：Optical Bonding, Air Bonding
• 支持系统：Windows、Android、Linux、Raspbian、Arch Linux 等
• 应用领域：工业控制、家居自动化、医疗设备、自助终端、嵌入式系统
