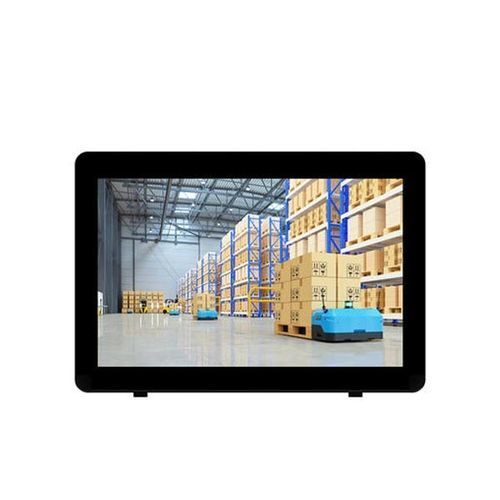

TFT显示模块 T101GBP005

IPSPCAP电容式触摸屏多点触摸屏式

产品概述
10.1英寸 IPS 电容触摸屏，分辨率1280×800，支持 HDMI 与 USB 接口。以套件形式供货，包含 LCD 模组、触控 PCB 及亚克力保护外壳。适用于 Raspberry Pi 及嵌入式系统，具备宽视角与多点触控功能。

生产与库存

• 生产状态：量产中
• 库存数量：10 件

显示核心特性

• 显示：10.1 英寸 IPS
• 分辨率：1280×800
• 可视角度：85/85/85/85 Deg
• 亮度：300 cd/m2
• 可选光学贴合以降低反光并提升对比度
• 可选防眩、防反射与防指纹处理

触摸特性

• 触摸类型：电容式 (PCAP)
• 支持 10 点多点触控
• 触控芯片：GT9271
• 触控结构：G+G
• 触控接口：IIC (I2C)
• 触摸硬度：6H

连接与集成

• 接口：用于显示与触控的 HDMI + USB
• 支持 LVDS 接口以连接标准显示控制器
• 含 HDMI 与 USB 控制板 PCB
• 套件内含亚克力保护外壳
• 兼容 Raspberry Pi

性能与兼容性

• 工作温度：-10ºC ~ +50ºC
• 存储温度：-20ºC ~ +60ºC
• 支持系统：Windows、Android、Linux
• 应用场景：工业控制、家居自动化、医疗设备、自助终端、嵌入式系统

技术规格

• 型号：T101GBP005
• 尺寸：10.1 英寸
• LCD 类型：TFT
• 显示类型：IPS
• LCD 接口：LVDS
• 引脚数：40Pin
• 分辨率：1280×800
• 亮度：300 cd/m2
• 可视方向：All o'clock
• 可视角范围：85/85/85/85 Deg
• 有效显示面积 (mm)：216.96 × 135.60
• 模块外形尺寸 (mm)：248.67 × 175.16 × 14.30
• 防眩 / 防反射 / 防指纹：可选
• 触摸类型：电容式
• 触摸点数：10 Points
• 触控芯片：GT9271
• 触控结构：G+G
• 触控接口：IIC (I2C)
• 触摸硬度：6H
• 模块结构：PCAP Touch & LCD Display & PCB & Acrylic Case
• PCB 接口：HDMI USB
• 线缆：有 / 无（可配置）
• 工作温度：-10ºC ~ +50ºC
• 存储温度：-20ºC ~ +60ºC
• 贴合方式：Optical Bonding, Air Bonding
• 支持系统：Windows、Android、Linux
• 应用领域：工业控制、家居自动化、医疗设备、自助终端
