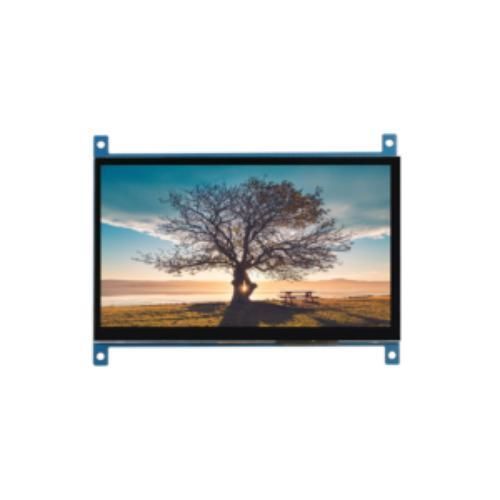

TFT LCD显示模块 T070GBP002

IPS电容触摸屏式彩色

概述
7英寸 1024×600 IPS HDMI USB 触摸显示屏（型号 T070GBP002）是一款紧凑型 TFT LCD 模组，集成了 PCAP 电容触摸面板和 HDMI+USB 接口 PCB。模块供电为 5V，支持 Raspbian、Windows、Android、Linux、Arch Linux 等常见平台。

特点

• 分辨率：1024 × 600（适用于 7 英寸应用）
• IPS 面板，提供宽广视角和准确的色彩还原
• 亮度：250 cd/m²，适合光线较强的环境
• 可选光学贴合（Optical bonding），提高清晰度并减少内部反光
• 支持多点触控（报告值可达 5 点）
• 触控控制器：GOODIX GT911
• 触控结构：G+G（盖板玻璃 + 传感玻璃）
• 触控接口：I2C / IIC
• PCB 接口：HDMI（用于显示）；USB（用于触控与供电）

优势

• 体积小巧——适用于空间受限的工业和嵌入式项目
• 连接简便——HDMI 可接 Raspberry Pi、迷你电脑、主机与笔记本；USB 提供触控数据与电源
• 根据系统配置具有低功耗潜力，适合电池供电设计
• 在小尺寸上仍能获得清晰图像，适用于控制面板和 HMI
• IPS 技术带来宽视角与稳定的色彩表现
• 高亮度提高强光环境下的可读性

技术参数（表）
Model: T070GBP002
尺寸：7 inches
LCD 类型：TFT
显示类型：IPS
LCD 接口：RGB
引脚数：50Pin
分辨率：1024×600
亮度：250 cd/m2
可视方向：全方向
视角范围：85/85/85/85 Deg.
对比度：—
LCD 有效面积 (mm)：154.21×85.92
LCD 外形尺寸 (mm)：165.00×125.00×3.5
抗眩光 / 防反射 / 防指纹：可选
触控类型：电容式
触控点数：5-10 Points
触控芯片：GT911
触控结构：G+G
触控接口：IIC / I2C
触控硬度：6H
模组结构：PCAP Touch & LCD Display & PCB
PCB 接口：HDMI（显示与图像），USB（触控与电源）
线缆：With / Without
工作温度：-10ºC ~ +50ºC
存储温度：-20ºC ~ +60ºC
贴合方式：Optical Bonding、Air Bonding
支持系统：Windows、Android、Linux 等
应用领域：工业控制、智能家居、医疗设备、自助终端等

技术规格

• 型号：T070GBP002
• 显示尺寸：7 inches
• 分辨率：1024 × 600
• 面板类型：TFT IPS
• 亮度：250 cd/m2
• 触控类型：PCAP 电容式（G+G）
• 触控控制器：GOODIX GT911
• 触控点数：5-10
• 接口：HDMI（视频）、USB（触控与电源）、RGB LCD 接口
• 工作温度：-10ºC 至 +50ºC
• 存储温度：-20ºC 至 +60ºC
• 外形尺寸 (mm)：165.00 × 125.00 × 3.5
• 有效面积 (mm)：154.21 × 85.92
• 贴合：支持 Optical 或 Air bonding
• 应用：工业控制、智能家居、医疗设备、自助终端
