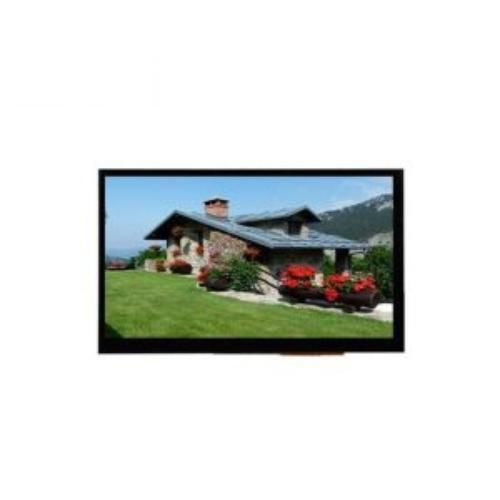

TFT LCD显示模块 WTY070144A11-K01IPS感应电容彩色
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, IPS, 感应电容
- 类型
- 彩色, 图像
- 格式
- 1024 x 600
- 显示屏尺寸
- 7"
- 应用
- 工业, 用于医疗设备, HMI终端
- 界面
- RGB, HDMI, USB
- 配置、装配
- 集成式, 亭式
- 操作系统
- Linux, Android 安卓
- 其他特性
- 内置电子设备, 日光下可读
- 长度
164.9 mm
(6.492 in)- 宽度
100 mm
(3.937 in)- 厚度
7.725 mm
(0.304 in)- 使用温度
最多: 50 °C
(122 °F)最少: -10 °C
(14 °F)
产品介绍
产品概述
7英寸电容触摸面板模块 WTY070144A11-K01，配备1024x600 IPS显示、HDMI视频输入和USB触控接口。模块集成TFT LCD、PCAP电容触摸（G+G）和HDMI+USB PCB。支持5V供电，兼容常见嵌入式和桌面操作系统（Raspbian、Windows、Android、Linux、Arch Linux）。适用于工业人机界面、终端、医疗设备和嵌入式系统。
特点
优势
技术参数
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems
规格
7英寸电容触摸面板模块 WTY070144A11-K01，配备1024x600 IPS显示、HDMI视频输入和USB触控接口。模块集成TFT LCD、PCAP电容触摸（G+G）和HDMI+USB PCB。支持5V供电，兼容常见嵌入式和桌面操作系统（Raspbian、Windows、Android、Linux、Arch Linux）。适用于工业人机界面、终端、医疗设备和嵌入式系统。
特点
- 7英寸对角线，原生分辨率1024 x 600（SVGA宽幅），IPS面板提供宽视角。
- TFT LCD搭配IPS面板，保持斜视时的色彩和对比度。
- 投射式电容触摸（PCAP），G+G结构，支持5点多点触控。
- 可选光学粘合或空气粘合以减少内部反光并改善阳光下可读性。
- HDMI用于视频；USB用于触控通信（在某些配置中USB可为触控供电）。
- 可选防眩/防反射/防指纹表面处理。
优势
- 7英寸紧凑外形，适合空间受限的应用和嵌入式安装。
- IPS面板在宽视角下提供一致的图像质量，适合操作监控。
- 响应灵敏的电容触控，适用于指尖操作和多点触控手势。
- 通过标准HDMI和USB接口实现快速集成。
- 粘合和表面选项提升耐用性和户外可读性。
技术参数
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems
规格
- Model: WTY070144A11-K01
- Diagonal Size: 7 inches
- Native Resolution: 1024 x 600 (IPS)
- Brightness: 220 cd/m2
- Active Area: 85.92 x 154.21 mm
- Module Dimensions: 164.90 x 100.00 x 7.725 mm
- Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
- Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
- Pin Count: 50Pin
- Bonding Options: Optical bonding or air bonding
- Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
- Surface: Anti-glare / anti-reflection / anti-fingerprint available
- Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
