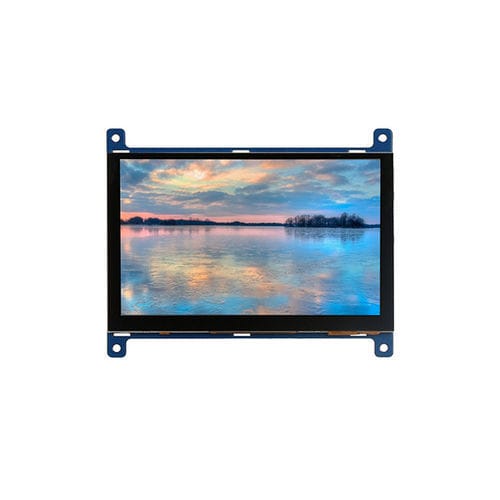

TFT显示模块 T050GBP002

TN电容触摸屏式彩色

产品概述
5英寸电容触摸屏（型号 T050GBP002）：薄型低功耗 HDMI+USB TFT 显示模块，配备 G+G 电容触摸面板和钢化盖板，适用于工业 HMI 与嵌入式应用。

产品特性
该 HDMI LCD 触摸显示器（T050GBP002）集成 TFT（TN）显示、PCAP 电容触摸和 HDMI/USB PCB。支持低功耗（5V ≈480 mA 典型）并兼容 Raspbian、Windows、Android、Linux 等操作系统。

结构与触控技术
模块由盖板、感应玻璃、驱动 IC 与 FPC 组成。电容触摸采用 G+G 结构，由 GOODIX GT911 控制器通过 I2C 接口驱动，支持 5 点触控。

优势

• 兼容性广：TN 面板在成本与基础视觉表现间取平衡，适合工业界面。
• 触控响应佳：PCAP 电容触摸灵敏度高，手势操作比电阻式更流畅。
• 显示清晰：5 英寸 800×480 分辨率足够显示 HMI 的文字、图标与简单图形。
• 集成灵活：HDMI 与 USB 接口便于与单板机、多媒体设备与开发板连接。
• 体积小巧：5 英寸尺寸适用于便携设备、仪表面板与紧凑控制单元。

应用

• 工业面板与自动化流程控制台集成。
• 工业设备的人机界面（HMI）与机器控制。

技术参数
Model: T050GBP002
尺寸: 5 Inch
LCD 类型: TFT
显示类型: TN
LCD 接口: RGB
针脚数: 40Pin
分辨率: 800×480
亮度: 350cd/m2
可视方向: 12 o’clock
可视角范围: 70/70/60/70Deg.
LCD 有效区域 (mm): 108.00×64.80
LCD 外形尺寸 (mm): 121.00×97.05×7.03
防眩/防反射/防指纹: 可定制
触摸类型: 电容式
触摸点数: 5 Points
触摸结构: G+G
触摸接口: IIC (I2C)
触摸硬度: 6H
模块结构: PCAP Touch & LCD Display & PCB
PCB 接口: HDMI USB
线缆: 有/无可选
工作温度: -10ºC~+50ºC
存储温度: -20ºC~+60ºC
粘合方式: Optical Bonding, Air Bonding
支持系统: Windows, Android, Linux 等
应用领域: 工业控制、家居自动化、医疗设备、自助终端等

规格 / 技术规格

• Model: T050GBP002
• 显示尺寸: 5 inch, TFT, TN
• 分辨率: 800 × 480
• 亮度: 350 cd/m²
• 有效区域: 108.00 × 64.80 mm
• 外形尺寸: 121.00 × 97.05 × 7.03 mm
• 触摸: PCAP 电容式, G+G 结构, GOODIX GT911 控制器 (I2C), 5 点触控
• 触摸硬度: 6H
• PCB/接口: HDMI + USB
• 针脚: 40Pin (RGB 接口)
• 电源: 5V, ~480 mA (typ.)
• 线缆: 可选（有或无）
• 粘合: 支持 Optical bonding 或 air bonding
• 工作温度: -10°C 至 +50°C；存储: -20°C 至 +60°C
• 典型应用领域: 工业控制、HMI、家居自动化、医疗设备、自助终端
