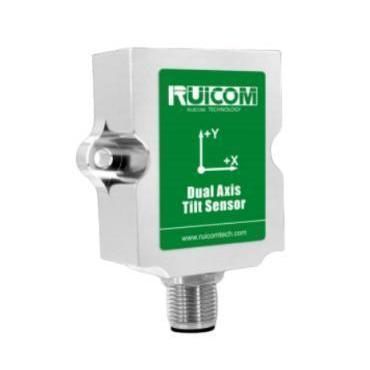

双轴倾角传感器 LTS6

XY 轴CANMEMS

主要特性

• 六种安装方式
• 分辨率 0.1°
• 输出方式：CAN2.0B
• 高抗振性能 >2000g
• 防护等级 IP67

产品简介
LTS6系列为新一代小体积动态测量型MEMS倾角传感器，可稳定测量运动平台的姿态。产品内置双通道重力倾角单元，测量静态重力加速度并转换为相对于水平面的倾斜角和俯仰角输出。内置MCU控制系统对输出线性度进行二次校正，弥补模拟产品矫正不足带来的精度损失。采用无接触测量原理，实时输出当前姿态角，操作简便，无需定位两表面相对位置。适用于静态与动态测量场景，适合工业自动化控制与平台姿态测量，具有较强的抗电磁干扰能力，能在恶劣工业环境中长期稳定工作。

性能参数

• 测量范围：±90°
• 测量轴：X轴 / Y轴
• 分辨率：0.1°
• 静态精度（@25℃）：±0.3°
• 动态精度（@25℃）：±0.8°
• 零点温度系数（-40℃~85℃）：±0.01 °/℃
• 灵敏度温度系数（-40℃~85℃）：≤100 ppm/℃
• 上电启动时间：1.5 s
• 响应时间：0.05 s
• 输出信号：CAN2.0B
• 电磁兼容：按 EN 61000 与 GB/T 17626 系列
• 绝缘电阻：≥100 兆欧
• 抗冲击：100 g @ 11 ms，三轴（半正弦）
• 抗振动：10 grms，10–1000 Hz
• 防护等级：IP67
• 电缆：标配 2 米屏蔽线
• 尺寸：L64.5 × W50 × H18.5 mm
• 重量：≤100 g（不含电缆）

技术规格

• 型号：LTS6
• 测量范围：±90°
• 轴向：X / Y
• 分辨率：0.1°
• 静态精度：±0.3° (@25℃)
• 动态精度：±0.8° (@25℃)
• 温度系数：零点 ±0.01 °/℃；灵敏度 ≤100 ppm/℃
• 启动时间：1.5 s
• 响应时间：0.05 s
• 接口：CAN2.0B
• 电磁兼容标准：EN 61000、GB/T 17626 系列
• 防护等级：IP67
• 机械强度：抗冲击100 g、抗振动10 grms
• 电缆：2 m 屏蔽（标配）
• 外形尺寸：64.5 × 50 × 18.5 mm
• 重量：≤100 g（不含电缆）
