单轴倾角传感器 STS

XY 轴RS-485RS-232

产品介绍

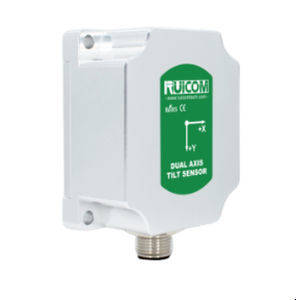

RUICOM Technology 的 STS 标准输出倾角传感器，针对工业自动化测量设计。它集成高性能 MEMS 倾角元件、24 位差分 A/D 转换器和五阶数字滤波算法，在紧凑的工业外壳中实现高精度的横滚和俯仰角测量。可选 TTL、RS232、RS485 输出及 MODBUS RTU 协议，具备 IP67 防护等级，适合现场可靠运行。

主要特性

• 单轴或双轴测量（X / XY）
• 超宽测量范围，可达 ±180°
• 不同量程下的高测量精度（全量程可达 0.01°）
• 工业级设计，IP67 防护

性能参数（概要）
测量范围：±10°、±30°、±60°、±90°、±180°
测量轴：X / XY（取决于型号）
分辨率：0.001°
精度（室温 MAXE）：±10°: 0.01°; ±30°: 0.01°; ±60°: 0.015°; ±90°: 0.02°; ±180°: 0.02°
RMSE（室温）：±10°: 0.008°; ±30°: 0.008°; ±60°: 0.008°; ±90°: 0.009°; ±180°: 0.009°
零点温度系数（工作 -40~85°C）：±0.0005°/°C
灵敏度温度系数（工作 -40~85°C）：≤0.01%/°C
响应频率：20 Hz
上电启动时间：0.5 s
输出信号：TTL / RS232 / RS485（可选）
通信协议：串口 / MODBUS RTU（可选）
电磁兼容：符合 EN61000 与 GBT17626
防护等级：IP67

特性 / 技术规格

• 型号：STS
• 品牌：RUICOM Technology
• 可选量程：±10°、±30°、±60°、±90°、±180°
• 测量轴：根据量程为 X 或 XY
• 分辨率：0.001°
• 精度与 RMSE：详见性能概要
• 零点温度系数：±0.0005°/°C（–40~85°C）
• 灵敏度温度系数：≤0.01%/°C（–40~85°C）
• 启动时间：0.5 s
• 响应频率：20 Hz
• 输出接口：TTL、RS232、RS485（可选）
• 通信协议：串口 / MODBUS RTU（可选）
• 电磁兼容：EN61000 / GBT17626
• 平均无故障时间（MTBF）：≥ 99,000 小时
• 绝缘电阻：≥ 100 兆欧
• 冲击抗力：100 g @ 11 ms，三轴（半正弦）
• 振动抗力：10 g rms，10–1000 Hz
• 防护等级：IP67
• 电缆：标准 2 米 M12 航空插头，PVC 层屏蔽电缆，电缆重量 ≤ 120 g
• 重量：≤ 150 g（不含电缆）

典型应用

• 工业设备的找平与监测
• 平台 / 门式起重机的姿态控制
• 建筑与土木工程测量
• 海洋与近海倾斜监测
• 农业设备与车辆的姿态感知
