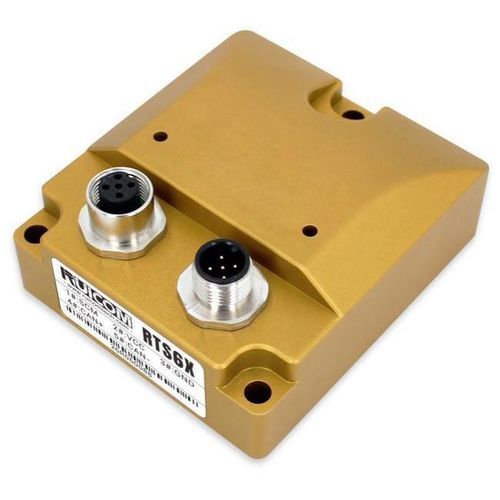

单轴倾角传感器 RTS6

CANopenIP67抗冲击

产品介绍
RTS6 倾角传感器采用双通道冗余架构和单轴（X轴）测量设计。两个独立工作通道相互备份，当一通道发生故障时另一通道可保持系统稳定运行。产品在硬件电路和软件算法上均采用冗余设计，支持双通道数据比较抑制噪声，具有CANopen通信协议、良好的电磁兼容性和环境防护能力。出厂时进行校准并采用数字滤波以保证测量一致性与可追溯性。设备运行状态可通过双色LED指示灯和状态寄存器实时显示，便于调试与维护。

主要特性

• 双通道冗余架构，具备故障容错能力
• 单轴测量（X轴），测量范围 ±180°
• 分辨率 0.1°；精度 ±0.1°（@25°C）
• 双通道数据比较抑制噪声，提高可靠性
• CANopen 通信协议
• 宽输入电压：DC 9–36 V
• 工作温度范围：-40～+85°C
• 双色LED状态指示与状态寄存器，便于诊断
• 出厂校准与数字滤波
• 防护等级 IP67；抗振动和抗冲击性能良好

性能参数
测量范围：单轴 ±180°
测量轴：X轴
分辨率：0.1°
测量精度（@25°C）：±0.1°
零点温度系数（-40–85°C）：±0.02°/°C
上电启动时间：0.5 s
截止频率：0.9 Hz
输出信号：CANopen
电磁兼容性：符合 EN61000 与 GBT17626
平均故障间隔（MTBF）：≥98,000 小时
绝缘电阻：≥100 MΩ
抗冲击能力：100 g @ 11 ms，三轴（半正弦）
抗振动能力：10 grms，10–1000 Hz
防护等级：IP67
重量：≤220 g（不含电缆）

技术规格

• 型号：RTS6
• 测量范围：单轴 ±180°
• 测量轴：X轴
• 分辨率：0.1°
• 测量精度（@25°C）：±0.1°
• 零点温度系数：±0.02°/°C（-40–85°C）
• 上电启动时间：0.5 s
• 截止频率：0.9 Hz
• 输出：CANopen
• 电磁兼容性：EN61000、GBT17626
• MTBF：≥98,000 小时
• 绝缘电阻：≥100 MΩ
• 抗冲击能力：100 g @ 11 ms，三轴（半正弦）
• 抗振动能力：10 grms，10–1000 Hz
• 防护等级：IP67
• 重量：≤220 g（不含电缆）
• 供电电压：DC 9–36 V
