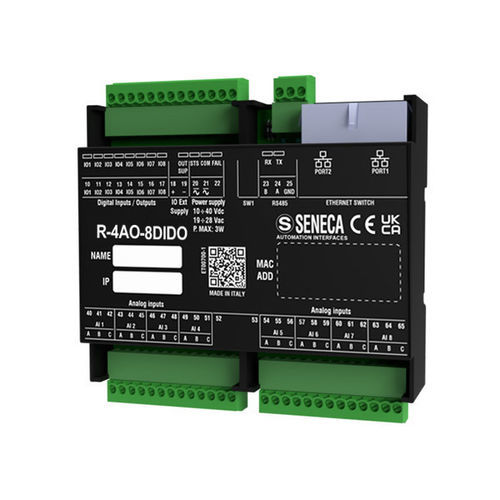

数字I/O模块 R-4AO-8DIDO-2-P

模拟以太网Modbus TCP

产品概述: R-4AO-8DIDO Profinet数字混合模块旨在满足灵活布线、有限安装空间和高I/O密度应用的需求，具有集成的网络功能。该模块配备两个10/100 Mbps以太网端口，提供4个模拟输出和8个数字通道，每个通道可单独配置为数字输入或输出。配置可以通过支持HTML5的Web服务器或DIP开关进行。 该模块可以在具有故障旁路的以太网菊花链模式下连接，即使一个模块故障，也能确保以太网连接的连续性。配置通过softPLC CODESYS和TiA Portal/Simatic Step7设计环境等软件进行简化。 技术数据: - 电源: 10..40 Vdc; 19..28 Vac - 最大功耗: 5.6 W - 最大隔离: 1.5 kVac - 状态指示器: 电源，输入/输出状态，STS（IP地址/DHCP），以太网TRF/LNK（传输数据包/以太网连接） - 防护等级: IP20 - 工作温度: -25..+65°C - 尺寸（宽x高x深）: 106 x 90 x 32 mm - 重量: 170 g - 外壳: 自熄Pc/ABS材料UL94-V0，黑色 - 连接: 3.5mm间距端子，双RJ45连接器 - 安装: DIN EN 60715导轨，墙面安装/面板安装 - 编程: 集成Web服务器，DIP开关 - 特殊功能: 双以太网菊花链连接，LAN故障旁路（在电源故障情况下设备的两个以太网端口之间的活动连接） - 接口: 2个以太网端口（具有LAN故障旁路功能）100 baseT RJ45 - 100 Mbps（TCP-IP） - 协议: Profinet IO - 设备间以太网通信电缆: CAT5或CAT5e非屏蔽 - ModBUS通信: 无中继器最多64个节点，最大速度115 kbps 模拟输出通道 - 通道数量: 4个模拟 - 类型和范围: 电压（±10 V）或电流（0..20 mA） 数字输入/输出通道 - 通道数量: 8个数字输入/输出 - 类型和范围: 输入 = 电压: ON阈值: > 11 V; OFF阈值: < 4 V; Vmax: 24 V; 阻抗: 9 kΩ 输出 = MOSFET, PNP; 最大电压/电流: 0.2 A ; 12..24 V - 每通道更新时间: 4 ms 标准 - 认证: CE - 标准: EN61000-6-4, EN61000-6-2, EN61010-1 主要特点 / 技术规格: - 具有4个通用模拟输出和8个数字输入/输出通道的Profinet IO模块 - 灵活的布线和高I/O密度 - 具有故障旁路的以太网菊花链 - 通过Web服务器（HTML5）或DIP开关进行配置 - 支持softPLC CODESYS和TiA Portal/Simatic Step7 - 电源: 10..40 Vdc; 19..28 Vac - 最大功耗: 5.6 W - 工作温度: -25..+65°C - 防护等级: IP20 - 尺寸: 106 x 90 x 32 mm - 重量: 170 g - 外壳: Pc/ABS UL94-V0，黑色 - 安装: DIN导轨，墙面或面板 - 4个模拟输出（±10 V或0..20 mA） - 8个数字I/O（可单独配置） - CE认证，EN61000-6-4, EN61000-6-2, EN61010-1
