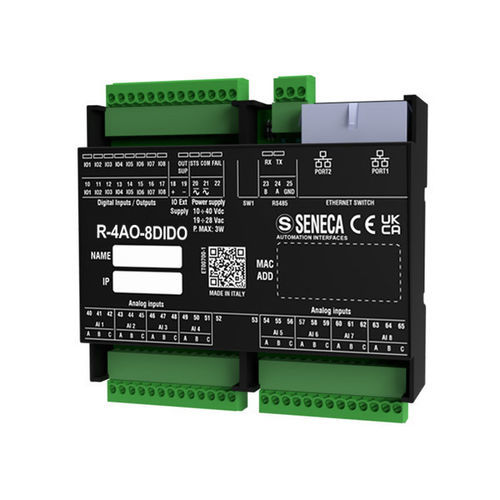

模拟I/O模块 R-4AO-8DIDO-2

数字MODBUS以太网

具有4个模拟输出和8个数字输入/输出通道的以太网模块。R-4AO-8DIDO混合数字模块具有两个支持ModBUS TCP-IP和ModBUS RTU协议的RS485串行通信的10/100 Mbps以太网端口。与R系列的所有型号一样，它旨在满足灵活布线、有限安装空间和高I/O密度应用的要求，集成了以太网网络。 R-4AO-8DIDO提供4个模拟输出和8个数字通道，每个通道都可以单独配置为数字输入或输出。可以通过支持HTML5的Web服务器或DIP开关进行配置。可以使用Seneca Discovery Device（SDD）工具在LAN上识别或配置模块的IP地址、MAC地址和固件版本。 该模块可以在具有故障旁路的以太网菊花链模式下连接，以确保即使在链中的模块故障的情况下也能保持以太网连接。此外，该设备具有先进的“ModBUS直通”功能，允许模块将请求从Modbus TCP-IP重定向到RS485，有效地充当网关。 技术规格: - 电源: 10..40 Vdc; 19..28 Vac - 最大功耗: 5.6 W - 最大隔离: 1.5 kVac - 状态指示器: 电源，输入/输出状态，STS（IP地址/DHCP），RX/TX（RS485），以太网TRF/LNK - 保护等级: IP20 - 工作温度: -25..+65°C - 尺寸（宽x高x深）: 106 x 90 x 32 mm - 重量: 170 g - 外壳: Pc/ABS材料自熄UL94-V0，黑色 - 连接: 3.5mm间距端子，双RJ45连接器 - 安装: DIN EN 60715导轨，壁挂/面板安装 - 编程: 集成Web服务器，DIP开关 - 特殊功能: 双以太网菊花链连接，LAN故障旁路，Modbus直通（TCP-IP到RS485），通过SDD工具进行IP/MAC/固件识别和配置 - 接口: 2x以太网端口（LAN故障旁路）100 baseT RJ45 - 100 Mbps（TCP-IP）; 1x RS485端子M23-M24-M25 - 115.200 bps（RS485） - 协议: ModBUS RTU，ModBUS TCP-IP，HTTP - 以太网通信电缆: CAT5或CAT5e非屏蔽 - ModBUS通信: 无中继器最多64个节点，最大速度115 kbps 模拟输出通道: - 通道数量: 4个模拟 - 类型和范围: 电压（±10 V）或电流（0..20 mA） 数字输入/输出通道: - 通道数量: 8个数字输入/输出 - 类型和范围: 输入=电压: ON阈值: > 11 V; OFF阈值: < 4 V; Vmax: 24 V; 阻抗: 9 kΩ 输出=MOSFET，PNP; 最大电压/电流: 0.2 A; 12..24 V 标准: - 认证: CE - 认证和标准: EN61000-6-4，EN61000-6-2，EN61010-1
