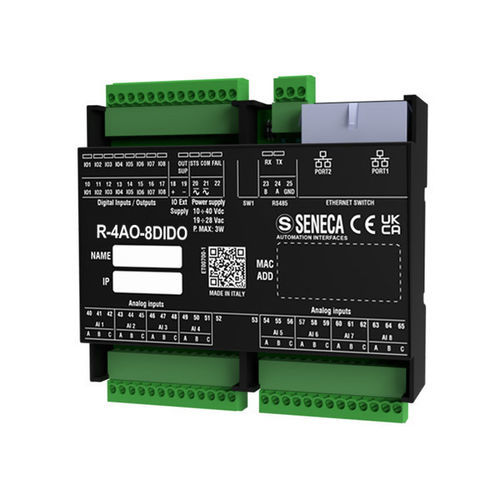

模拟I/O模块 R-4AO-8DIDO-2

数字MODBUS以太网

具有4个模拟输出和8个数字输入/输出通道的以太网模块。 R-4AO-8DIDO混合数字模块具有两个支持ModBUS TCP-IP和ModBUS RTU协议的串行RS485通信的10/100 Mbps以太网端口。与R系列的所有型号一样，它旨在满足灵活布线、有限安装空间和高I/O密度应用的要求，集成了以太网网络。 R-4AO-8DIDO提供4个模拟输出和8个数字通道，每个通道都可以单独配置为数字输入或输出。可以通过支持HTML5的Web服务器或通过DIP开关进行配置。可以使用Seneca Discovery Device（SDD）工具在LAN上识别或配置模块的IP地址、MAC地址和固件版本。 模块可以在具有故障旁路的以太网菊链模式下连接，以确保即使在链中的模块故障的情况下也能保持以太网连接。此外，该设备具有先进的“ModBUS Passthrough”功能，允许模块将请求从Modbus TCP-IP重定向到RS485，有效地充当网关。 技术规格： - 电源：10..40 Vdc；19..28 Vac - 最大功耗：5.6 W - 最大隔离：1.5 kVac - 状态指示灯：电源，输入/输出状态，STS（IP地址/DHCP），RX/TX（RS485数据），以太网TRF/LNK - 保护等级：IP20 - 工作温度：-25..+65°C - 尺寸（宽x高x深）：106 x 90 x 32 mm - 重量：170 g - 外壳：Pc/ABS材料自熄UL94-V0，黑色 - 连接：3.5mm间距端子，双RJ45连接器 - 安装：DIN EN 60715导轨，墙壁安装/面板安装 - 编程：集成Web服务器，DIP开关 - 特殊功能：双以太网菊链连接，LAN故障旁路，Modbus Passthrough（TCP-IP到RS485），通过SDD工具进行IP/MAC/固件识别和配置 - 接口：2个以太网端口（LAN故障旁路）100 baseT on RJ45 - 100 Mbps（TCP-IP）；1个RS485端口在端子M23-M24-M25 - 115.200 bps（RS485） - 协议：ModBUS RTU，ModBUS TCP-IP，HTTP - 以太网电缆：CAT5或CAT5e非屏蔽 - ModBUS通信：最多64个节点，无中继器，最大速度115 kbps 模拟输出通道： - 通道数量：4个模拟 - 类型和范围：电压（±10 V）或电流（0..20 mA） 数字输入/输出通道： - 通道数量：8个数字输入/输出 - 类型和范围：输入=电压：ON阈值：> 11 V；OFF阈值：< 4 V；Vmax：24 V；阻抗：9 kΩ 输出=MOSFET，PNP；最大电压/电流：0.2 A；12..24 V 认证和标准： - 认证：CE - 认证和标准：EN61000-6-4，EN61000-6-2，EN61010-1
