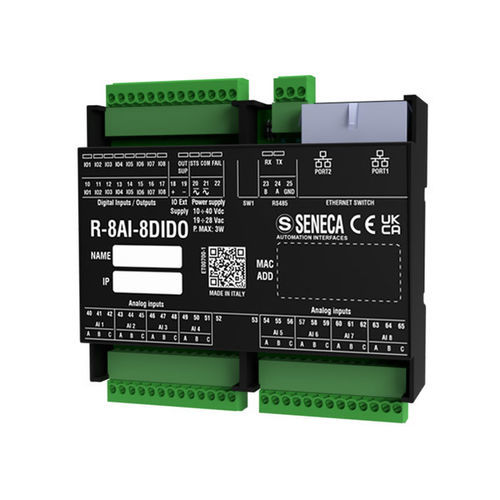

模拟I/O模块 R-8AI-8DIDO-2

数字以太网LAN

以太网模块，具有8个模拟输入，配备24位ADC和8个数字输入/输出。R-8AI-8DIDO模块包括两个支持ModBUS TCP-IP和RS485通信的10/100 Mbps以太网端口，采用ModBUS RTU协议。设计用于灵活布线、有限安装空间和高I/O密度应用，集成以太网网络。 该模块提供8个高分辨率（24位）模拟输入和8个数字通道，可配置为输入或输出。可以通过支持HTML5的Web服务器或DIP开关进行配置。可以使用Seneca Discovery Device（SDD）工具管理IP地址、MAC地址和固件版本。 它支持带故障旁路的以太网菊花链模式，即使模块故障也能确保连接。高级“ModBUS Passthrough”功能允许将Modbus TCP-IP请求重定向到RS485，充当网关。 技术规格： - 电源：10..40 Vdc；19..28 Vac - 最大功耗：3 W - 最大隔离：1.5 kVac - 状态指示器：电源，输入/输出状态，STS（IP地址/DHCP），RX/TX（RS485），以太网TRF/LNK - 保护等级：IP20 - 工作温度：-25..+65°C - 尺寸（宽x高x深）：106 x 90 x 32 mm - 重量：170 g - 外壳：Pc/ABS材料自熄UL94-V0，黑色 - 连接：3.5mm间距端子，双RJ45连接器 - 安装：DIN EN 60715导轨，壁挂/面板安装 - 编程：集成Web服务器，DIP开关 - 特殊功能：双以太网菊花链连接，LAN故障旁路，Modbus Passthrough（TCP-IP到RS485），通过SDD工具进行IP/MAC/固件识别和配置 - 接口：2个以太网端口（LAN故障旁路）100 baseT在RJ45上 - 100 Mbps（TCP-IP）；1个RS485端口在端子M23-M24-M25上 - 115.200 bps（RS485） - 协议：ModBUS RTU，ModBUS TCP-IP，HTTP - 以太网通信电缆：CAT5或CAT5e非屏蔽 - ModBUS通信：最多64个节点，无中继器，最大速度115 kbps 模拟输入通道： - 通道数量：8个模拟 - 类型和范围：电压：-30 V ÷ +30 V；-150 mV ÷ +150 mV；电流：-24 mA ÷ +24 mA；热电偶：J，K，T，E，N，R，S，B，L；热电阻Pt100在AI1上：-200 °C ÷ +650 °C（仅用于冷端补偿） - ADC分辨率：24位 数字输入/输出通道： - 通道数量：8个数字输入/输出 - 类型和范围：输入=电压：ON阈值：> 11 V；OFF阈值：< 4 V；Vmax：28 V；阻抗：9 kΩ；输出= MOSFET，PNP；最大电压/电流：0.2 A；9..28 V 标准： - 认证：CE - 认证和标准：EN61000-6-4，EN61000-6-2，EN61010-1
