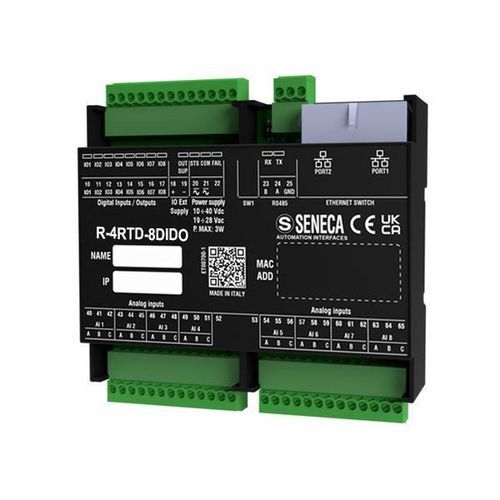

数字I/O模块 R-4RTD-8DIDO-2

以太网RS-485LAN

产品概述：R-4RTD-8DIDO 混合数字模块配有两个 10/100 Mbps 以太网端口，同时支持 Modbus TCP/IP 和带有 Modbus RTU 协议的 RS-485 串行通信。与 R 系列的所有型号一样，该模块旨在通过集成以太网网络满足灵活的布线要求、有限的安装空间和高 I/O 密度应用。R-4RTD-8DIDO 提供 4 个热阻输入和 8 个数字通道，每个通道都可单独配置为数字输入或输出。可通过支持 HTML5 的网络服务器或 DIP 开关进行配置。与模块相关的 IP 地址、MAC 地址和固件版本可通过 SDD（Seneca Discovery Device，塞内卡发现设备）工具在局域网上进行识别或配置。模块可以以太网菊花链模式连接，并带有故障旁路功能，即使链中的某个模块发生故障，也能确保以太网连接。此外，该设备还具有先进的 "ModBUS 直通 "功能，可将 Modbus TCP-IP 的请求重定向到 RS485，从而有效地充当网关。技术数据：电源10...40 Vdc; 19...28 Vac最大功耗3 WI隔离1.5 kVac多路，甚至在热电阻输入之间LED状态指示灯电源输入/输出状态STS（IP地址/DHCP）RX/TX（RS485数据接收/发送）以太网TRF/LNK（数据包传输/以太网连接）防护等级IP20工作温度-25..+65°C存储温度-30...+85°C湿度10...90%无冷凝尺寸（宽x高x深）106 x 90 x 32 mm重量170 g外壳PC / ABS自熄UL94-V0材料，黑色连接3.5 mm间距端子板，最大导线截面1.5 mm²2x RJ45 以太网 100Base-T 端口1x 端子上的 RS485 端口安装在 DIN 导轨 EN 60715 上、墙壁/面板安装编程集成式 Web 服务器DIP 开关特殊功能双以太网菊花链LAN 故障旁路最多 32 个对等规则（I/O 镜像）带频率测量的计数器Modbus 直通（TCP-IP 至 RS485）用于计数器备份的数据存储器FeRAM认证CE、UK卡输入通道数4 个独立 RTDT 类型和范围PT100 (EN 60751/A2, ITS-90), -200..+650°CPT500（EN 60751/A2，ITS-90），-200...+750°CPT1000（EN 60751/A2，ITS-90），-200...+210°CNI100（DIN 43760），-60...+250°CCU50（GOST 6651-2009），-180...+200°CCU100（GOST 6651-2009），-180..+200°CNI120（DIN 43760），-60...+250°CNI1000（DIN 43760），-60...+250°CADC24 位数字输入/输出通道数8 个可配置的数字输入/输出类型和范围电压：接通阈值：> 11Vdc；关断阈值：符合 IEC61131-2 类型 3MOSFET，PNP；最大电压/电流：0.2 A;12 ÷ 24 Vdc计数器8 个保持型 32 位计数器，最大频率 20 Hz通信接口2 个以太网端口（带局域网故障旁路功能）100Base-T，RJ451 个 RS485 端口，接线端子上速度高达 115、200 bps (RS485) / 100 Mbps (TCP-IP)协议ModBUS RTU、ModBUS TCP-IP、http以太网通信电缆非屏蔽 CAT5 或 CAT5eModBUS 通信最多 128 个节点，无需中继器，最大速度 115 kbps主要特点/技术规格：4 个 RTD（热电阻）输入8 个可配置的数字输入/输出双 10/100 Mbps 以太网端口（菊花链，故障旁路）RS-485 串行端口（Modbus RTU）支持 Modbus TCP/IP 和 Modbus RTU 协议集成网络服务器 (HTML5) 和 DIP 开关配置点对点 I/O 镜像（最多 32 个规则）带频率测量功能的保留计数器宽工作温度：-25..+65°CIN导轨或墙壁/面板安装CE、UKCA认证
