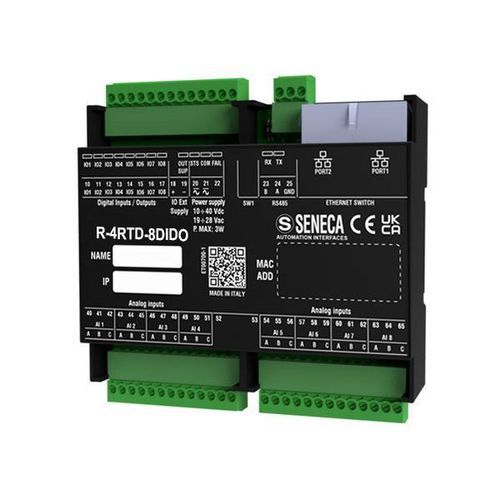

模拟I/O模块 R-4RTD-8DIDO-2

数字MODBUS以太网

以太网模块，具有4个热电阻输入和8个数字输入/输出 R-4RTD-8DIDO混合数字模块配备了两个10/100 Mbps以太网端口，支持Modbus TCP/IP和RS-485串行通信，采用Modbus RTU协议。与R系列的所有型号一样，它旨在满足灵活的布线要求、有限的安装空间以及具有集成以太网网络的高I/O密度应用。R-4RTD-8DIDO提供4个热电阻输入和8个数字通道，每个通道都可以单独配置为数字输入或输出。配置通过支持HTML5的Web服务器或DIP开关进行。可以使用SDD（Seneca Discovery Device）工具在LAN上识别或配置与模块关联的IP地址、MAC地址和固件版本。 该模块可以在以太网菊花链模式下连接，具有故障旁路功能，即使链中的模块出现故障，也能确保以太网连接。此外，该设备具有高级的“ModBUS Passthrough”功能，允许模块将Modbus TCP-IP的请求重定向到RS485，有效地充当网关。具有4个热电阻输入和8个数字输入/输出的以太网模块。 技术规格： - 电源：10..40 Vdc; 19..28 Vac - 最大功耗：3 W - 隔离：1.5 kVac多路，甚至在RTD输入之间 - LED状态指示灯：电源，输入/输出状态，STS（IP地址/DHCP），RX / TX（RS485上的数据接收/传输），以太网TRF / LNK（数据包传输/以太网连接） - 防护等级：IP20 - 工作温度：-25..+65°C - 存储温度：-30..+85°C - 湿度：10..90% 非冷凝 - 尺寸（宽x高x深）：106 x 90 x 32 mm - 重量：170 g - 外壳：PC / ABS自熄UL94-V0材料，黑色 - 连接：3.5 mm间距端子块，最大线径1.5 mm²；2x以太网100Base-T端口在RJ45上；1x RS485端口在端子上 - 安装：在DIN导轨EN 60715上，墙壁/面板安装 - 编程：集成Web服务器，DIP开关 - 特殊功能：双以太网菊花链，LAN故障旁路，最多32个点对点规则（I/O镜像），带频率测量的计数器，Modbus Passthrough（TCP-IP到RS485） - 数据存储：用于计数器备份的FeRAM - 认证：CE, UKCA RTD输入 - 通道数量：4个独立的RTD - 类型和范围： - PT100 (EN 60751/A2, ITS-90), -200..+650°C - PT500 (EN 60751/A2, ITS-90), -200..+750°C - PT1000 (EN 60751/A2, ITS-90), -200..+210°C - NI100 (DIN 43760), -60..+250°C - CU50 (GOST 6651-2009), -180..+200°C - CU100 (GOST 6651-2009), -180..+200°C - NI120 (DIN 43760), -60..+250°C - NI1000 (DIN 43760), -60..+250°C - ADC：24位 数字输入/输出 - 通道数量：8个可配置的数字输入/输出 - 类型和范围：电压：ON阈值：> 11 Vdc；OFF阈值：< 4 Vdc；Vmax：24 Vdc；阻抗：9 kΩ；符合IEC61131-2类型3；MOSFET，PNP；最大电压/电流：0.2 A；12 ÷ 24 Vdc - 计数器：8个保持32位计数器，最大频率20 Hz 通信 - 接口：2x以太网端口（具有LAN故障旁路功能）100Base-T在RJ45上；1x RS485端口在端子上 - 速度：最高115,200 bps（RS485）/ 100 Mbps（TCP-IP） - 协议：ModBUS RTU, ModBUS TCP-IP, http - 以太网通信电缆：无屏蔽CAT5或CAT5e - ModBUS通信：最多128个节点，无中继器，最大速度115 kbps
