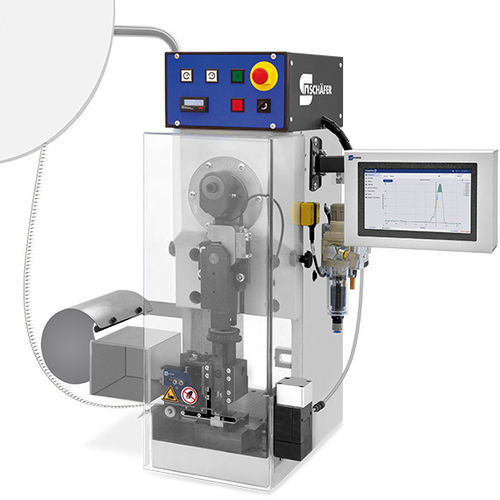

电缆扣压机 CrimpLine 240 BASIC

用于电缆接头电线自动

电缆生产入门机型
CrimpLine 240 BASIC 是一款入门级压接机，提供工业电缆端子处理和线束制造所需的基本功能。其占地小、调试和维护简便，适用于小批量生产或集成到生产线中。

便捷的准备工作
本机适用于所有常见的压接工具，配备快速释放夹持机构以便快速更换工具。电动点动（jog）模式可用于对端子供给和压接过程进行功能及碰撞检查。端子带切割器水平安装，便于插入载带，简化了设定过程。

高质量的压接结果
端子带切割器的水平安装避免了载带的转向，从而减少对压接过程的影响。可选的压接力监控模块可集成用于支持电缆生产过程中的在线质量保证。

坚固的结构
与该级别的早期 Schäfer 机型相比，CrimpLine 240 BASIC 刚性更高，即使在更大压入力下也能实现更高的加工精度。机身纤薄紧凑，便于在较小的工作空间内安装和使用。

高作业人员安全性
通过带监控的防护装置保障操作人员安全：拆除防护罩会切断安全电路并停止加工。该机符合相关欧盟关于机械安全、电气安全及电磁兼容性的指令要求。

标准配置

• 机器防护
• 脚踏开关
• 废料容器
• 无接触安全开关
• 认证的安全部件

可选配置

• 压接应用头
• 带沉降控制的纸卷收卷器
• 端子带切割器
• 压接力监控
• 机台工作台

技术参数
可加工材料
导线：单芯或多芯护套电缆
导线截面积：最高 6 mm² [1]
端子：纵向或横向成带的端子带

性能与几何参数
驱动：0.75 kW 三相电机
电机转速：440–2000 RPM（机械调节）
压输入力：20 kN
行程：30 mm 或 40 mm
闭合高度：135.78 mm

供电与接口
电源：230 V，50/60 Hz
压缩空气：6 bar

尺寸与重量
宽 × 深 × 高：500 mm × 600 mm × 800 mm [2]
重量：167 kg [2]

图片仅为示例，可能显示选件及特定配置。

技术特性 / 规格

• 型号：CrimpLine 240 BASIC
• 可加工材料：单芯或多芯护套电缆
• 最大导线截面积：最高 6 mm²（取决于配置）
• 端子：纵向或横向成带的端子带
• 驱动：0.75 kW 三相电机
• 电机转速：440–2000 RPM（机械调节）
• 压入力：20 kN
• 行程选项：30 mm 或 40 mm
• 闭合高度：135.78 mm
• 电源：230 V，50/60 Hz
• 压缩空气要求：6 bar
• 尺寸 (W×D×H)：500 × 600 × 800 mm（约，基础配置）
• 重量：约 167 kg（基础配置）
• 标准安全：监控防护装置、无接触安全开关、认证安全部件
• 可选：用于质量保证的压接力监控、端子带切割器、应用头及其他扩展
