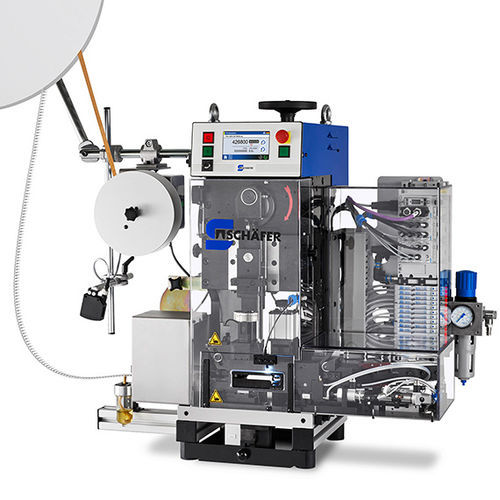

金属丝线扣压机 TransLine 240 ADVANCED

电缆用于电缆接头自动

概述
自动压接机 TransLine 240 ADVANCED，适用于将单芯和多芯被覆电缆压接到自动供料的端子。操作人员插入导线并通过脚踏开关启动循环。结构坚固，能在工业生产中提供可重复的压接质量。

模块化与用途
模块化设计缩短了换型时间，并提供多种扩展选项。快速更换的压接装置便于在不同端子间切换。压接速度和参数可根据端子与导线特性进行调节。

质量保证功能
集成的压接力监测可在生产中检测错误压接。缺陷件由废件切除装置处理，防止其流入下游工序。

操作界面与安全性
STI 2015 触摸屏 HMI，界面直观并支持多语言。可配置用户角色和操作模式；通过 RJ-45 实现网络连接。监控型安全装置在拆除防护罩时切断电源并停车。换型或维修后配备手轮以便安全试运行。符合相关欧盟机械、电气安全和电磁兼容指令。

备注
产品示意图仅供参考，可能显示可选配置或特定设备。

基本配置

• 机罩
• 剥线模块
• 压接力监测
• 废件切除器
• 脚踏开关
• 废料箱

可选扩展

• 压接应用器
• 零切模块
• 专用线夹
• 纸卷绕器
• 颜色传感器
• 网络模块
• 远程服务模块
• 带材切割机

技术参数

• 可加工材料：单芯或多芯被覆电缆
• 导线截面积：0.25–6 mm²（视配置而定）
• 端子：纵向或横向带状
• 最大剥离长度：20 mm（视配置而定）
• 最小护套去除长度：15 mm（视配置而定）
• 驱动：0.75 kW 三相电机
• 电机转速范围：440–2000 RPM
• 挤压力：20 kN
• 行程：40 mm
• 闭合高度：135.78 mm
• HMI：STI 2015 触摸屏
• 电源：230 V, 50/60 Hz
• 压缩空气：6 bar
• 网络：RJ-45
• 尺寸（W x D x H）：830 x 600 x 700 mm
• 重量：约 142 kg
