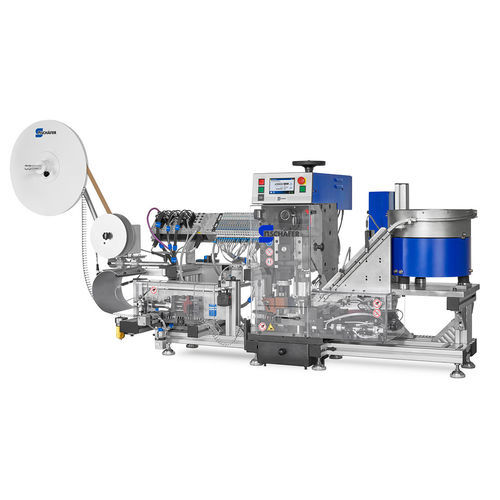

电缆扣压机 FerriteLine 240

成对扭绞线缆用于电缆接头金属丝线

用于磁芯加工的压接机
FerriteLine 240 ADVANCED用于剥线并为两根导线装配独立的磁芯，并对预弯端子进行压接。单个磁芯放置在送料盘中，通过导轨供给。端子由弯折单元成形并输送到压接工位。操作员插入导线，设备自动装配磁芯并将导线与端子压接，实现可重复的连接质量。

广泛的使用选项
通过简便的换型可以处理不同的产品。采用快换装置可快速更换压接模具。压接速度可根据端子特性单独调节。

质量保证功能
集成的压接力监测可实时检测压接缺陷。缺陷线缆由废料切割器切除，避免进入下游工序。

现代化操作界面
触摸屏人机界面提供直观的多语言操作，支持用户角色选择和多种运行模式。网络功能便于与生产系统集成。

操作人员的高安全性
监控安全装置可在打开防护罩时切断电气安全回路并停机。换型和维护后安全试运行配备手轮。

合规性
本机符合有关机械和电气安全及电磁兼容性的欧洲指令。

基础配置

• 机器防护盖
• 磁芯送料器
• 零切模块
• 剥线单元
• 废品切割器
• 压接力监测

可选扩展

• 专用夹线器
• 弯折单元
• 吸尘器
• 纸卷收卷器
• 色标检测
• 联网模块
• 远程服务模块
• 带状切割器

注意事项
产品图片仅作示例，可能显示选项及特定配置。恕不另行通知，如有更改或误差。

技术参数

• 可加工材料：两根单独电缆；二芯护套电缆；二芯绞合电缆；线径：0.35 – 0.5 mm²
• 端子：横向带装带状端子
• 剥线长度：最大 7.5 mm
• 护套去除长度：最小 40 mm
• 驱动：0.75 kW 三相电机
• 电机转速：440 – 2000 RPM
• 压接力：20 kN
• 行程：40 mm
• 闭合高度：135.78 mm
• 控制：HMI STI 2015
• 显示：触摸屏
• 电源：230 V, 50/60 Hz
• 压缩空气：6 bar
• 网络：RJ-45
• 尺寸（宽 x 深 x 高）：1600 x 650 x 900 mm
• 重量：218 kg
• 注：参数依据线材和端子配置而定；尺寸/重量为基础配置的近似值。
