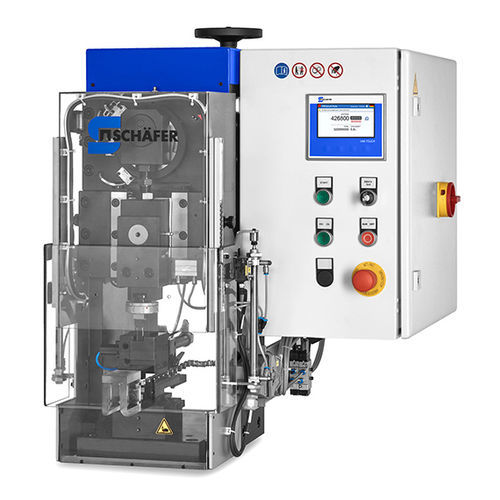

金属丝线扣压机 CrimpLine 640 EXTENDED

电缆用于电缆接头自动

概述
CrimpLine 640 EXTENDED 是一款用于在中等截面积的单芯和多芯电缆上压接单个端子/接线端子的压接机。操作员定位导线并通过脚踏开关启动压接周期。机器设计旨在实现可重复的压接连接、短的调试时间以及模块化扩展。压接模具可通过快换装置快速更换，以处理不同类型的端子。压接速度和工艺参数可根据端子和导线几何形状进行调整。

操作界面
设备通过触摸屏 HMI（STI 2015）控制，界面直观，支持多语言、可配置的用户角色和可选的操作模式。网络功能支持与生产线集成及远程监控。

安全与合规
通过带监控的滑动防护罩确保操作人员安全，开启时会切断电气安全回路并停止机器。配备手动手轮以便在换装或维护后安全进行试运行。该机符合欧洲有关机械安全、电气安全及电磁兼容的指令。插图仅为示例，可能显示选项或特定配置。

基本配置

• 压接机
• 机罩
• 脚踏开关

可选扩展

• 专用导线夹持器
• 网络模块
• 远程服务模块

技术数据（表）
可处理材料：
导线：单芯和多芯电缆
导线截面积：最大 35 mm² [1]
端子：纵向或横向带状，单个端子

性能与几何：
驱动：3 kW 三相电机
电机转速：1420 rpm
压入力：50 kN
行程：40 mm
闭合高度：最大 195.78 mm [3]

控制：
HMI：STI 2015
显示：触摸屏

电源与接口：
电源：3x 400 V，50/60 Hz
压缩空气：6 bar
网络：RJ-45

尺寸与重量：
宽 x 深 x 高：760 x 890 x 760 mm [2]
重量：300 kg [2]

[1] 取决于材料和端子几何形状。
[2] 基本配置下的近似规格。
[3] 可通过适配器将闭合高度调整为135.78 mm。

技术规格

• 型号名称：CrimpLine 640 EXTENDED
• 预期用途：对中等截面积导线进行单个端子压接
• 驱动功率：3 kW 三相电机
• 电机转速：1420 rpm
• 压入力：50 kN
• 行程：40 mm
• 最大闭合高度：195.78 mm（可通过适配器调整为135.78 mm）
• 可处理导线截面积：最高 35 mm²（取决于材料和端子几何形状）
• 支持端子：纵向和横向带状、单个端子
• HMI：STI 2015 触摸屏，支持多语言与用户角色
• 电源：3x 400 V，50/60 Hz
• 压缩空气要求：6 bar
• 网络接口：RJ-45
• 尺寸（W x D x H）：760 x 890 x 760 mm（约）
• 重量：300 kg（约）
