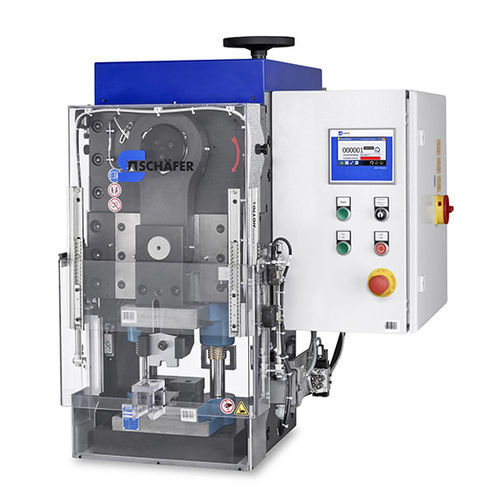

金属丝线扣压机 CrimpLine 1550 EXTENDED

电缆用于电缆接头自动

概述
该压接机用于在大截面积导线和电缆上可靠地压接单个端子。端子和导线由操作员手动就位，压接循环通过脚踏开关启动。坚固的模块化结构确保长使用寿命、高重现性和短换模时间，同时便于扩展与集成自动化选项。

端子与导线连接
可加工单个端子以及单芯和多芯电缆。导线截面积：根据材料和端子几何形状可达100 mm²。快速更换压接模具便于快速换模。压接速度与参数可根据端子和导体特性进行调整，以实现最佳压接效果。

现代操作界面
配备STI 2015触摸屏人机界面，提供直观的多语言操作界面。可选择多种用户角色和操作模式。网络功能（RJ-45）及通信选项支持与生产线和Industry 4.0流程的集成。

操作人员高安全性
由带监测的滑动防护罩保障操作安全；拆除防护罩将切断电气安全回路并停止机器。设有手轮，便于换模和维护后的安全试运行。

合规性
符合有关机械与电气安全及电磁兼容（EMC）的欧盟指令要求。

图示
产品图示仅供参考，可能显示选件或特定配置。

基本设备

• 压接机
• 机罩
• 脚踏开关

可选扩展

• 专用线材抓取装置
• 联网模块
• 远程服务模块

技术参数
可加工材料：导线；单芯及多芯电缆。导线截面积：最高100 mm²（视材料及端子几何形状而定）。端子：单个端子。

规格

• 驱动：4 kW 三相电机
• 电机转速：1420 rpm
• 压入力：150 kN
• 行程：50 mm
• 关闭高度：最大204.8 mm（通过适配器可调至135.78 mm）
• HMI：STI 2015 触摸屏
• 电源：3x 400 V，50/60 Hz
• 压缩空气：6 bar
• 网络接口：RJ-45
• 外形尺寸（W x D x H）：750 x 850 x 900 mm（近似，基础配置）
• 重量：500 kg（近似，基础配置）
