数据电缆

DINLEMO绝缘

用途/说明
用于HV安全的DMS测量（全桥/半桥）的高压连接电缆，例如可配合 CSM HV STG4 pro BS20 等测量模块使用。

附加信息
可出具带批号引用的HV检验证明以实现完整可追溯性。可选：按要求对已安装传感器进行检测和维修。SAB标识：物料号、批号。

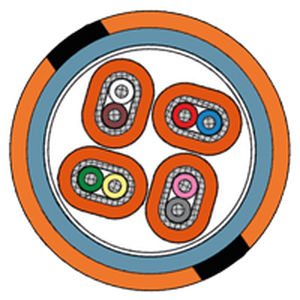

电缆参数
连接线：HV DMS 传感器电缆
导体绝缘：FEP – 按 DIN 47100 1-8（导体直径 0.55 mm）
屏蔽：镀锡铜线编织屏蔽，含引出线
对护套：FEP – 橙色 RAL 2004
内护套：PUR – 蓝色 RAL 5024
外护套：PUR
护套颜色：橙色带黑色纵向条纹
结构：对绞结构（用于EMC）
外径：约 7.4 mm
耐压性能：对护套间 1000 V AC
温度范围：静止时 -50°C ～ +150°C；移动时 -40°C ～ +150°C

接线端
外护套：剥离 122 mm
对护套：22 mm
裸端长度：2 mm
端接：镀锡
屏蔽：引出并用热缩管绝缘
单通道温度等级：-55°C ～ +180°C

连接器
Lemo / Redel 连接器：带橙色防折套和黑色保护帽，8 针，代号 E。耐压 1000 V AC – 插合状态下 IP67。

测试
线缆测试：导体/导体 – 600 V AC – 1 分钟 – 按 IEC 60584-1 在水浴中对护套进行测试；5000 V AC – 5 分钟 – 参照 EN 50264-2-1。
产品测试：在装配好的连接器处进行逐件检验，参照测量仪器标准 61010-1 及内部 VDE 要求，在内部专用试验槽中进行（试验设备经 VDE 批准）。对外部触及安全性进行验证 – 3000 V/1 分钟 AC。

配置示例

• 物料号 T644-061-009 – 连接线长度：2000 mm；外护套剥离：122 mm；对护套：22 mm；导体长度：2 mm；端接方式：镀锡。
• 物料号 T644-061-014 – 连接线长度：3000 mm；外护套剥离：122 mm；对护套：22 mm；导体长度：2 mm；端接方式：镀锡。

数据表
产品数据表（PDF）可用。

技术规格

• 连接线：HV DMS 传感器电缆
• 导体绝缘：FEP（导体Ø 0.55 mm）
• 屏蔽：镀锡铜编织含引出线
• 对护套 / 外护套：FEP（橙色） / PUR
• 内护套：PUR（蓝色）
• 外径约：7.4 mm
• 耐压：对护套间 1000 V AC
• 温度范围（静止）：-50°C 至 +150°C；（可动）：-40°C 至 +150°C
• 单通道耐温：-55°C 至 +180°C
• 连接器：Lemo/Redel 8 针，代号 E，插合时 IP67
• 测试：绝缘和高压测试参照 IEC/EN；VDE 批准的试验设备
