数据电缆

DINLEMOIP67

应用/说明
用于高压测量装置的HV 2 x PT100/PT1000传感器延长线。

产品优势

• 所有组件具备外部接触保护

补充信息
出具带有批号引用的HV检验证书以实现完整可追溯性。SAB 标识：货号、批号、长度。

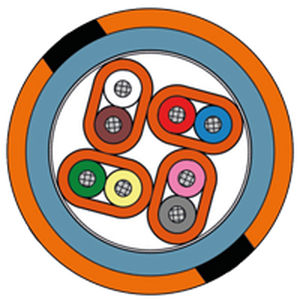

电缆参数
连接线：HV 测量电缆
绝缘：FEP – 按 DIN 47100 1-8
对护套：FEP – 橙色（RAL 2004）
内护套：PUR – 蓝色（RAL 5024）
外护套：PUR
护套颜色：橙色，带绿色纵向条纹
绞合：分层优化绞合
外径：约 7.4 mm
耐压：对护套 1000 V AC
温度范围：静态：-40°C 至 +150°C | 动态：-40°C 至 +150°C

连接器
LeMo / REDEL：插头和插座，配橙色抗拉护套和黑色保护帽，8 针，Code C。耐 1000 V AC——插合状态下 IP67。

测试
导体对导体 – 2500 V AC – 5 分钟（对护套）
5000 V AC – 5 分钟 – 依据 EN 50264-2-1
整件在装配好的连接器上进行抽检，依据 IEC/EN 61010-1 测量仪器标准及 VDE 要求，在内部球形浴试验装置中进行（试验装置经 VDE 认可）
外部接触安全性检验 – 3000 V / 1 分钟 AC

配置示例（节选）
货号 T641-056-497 — 连接线长度 1000 mm
货号 T641-058-117 — 连接线长度 3000 mm
货号 T641-058-574 — 连接线长度 5000 mm
总长及通道长度可按需定制。

特性/技术规格

• 连接线：HV 测量电缆
• 绝缘：FEP (DIN 47100 1-8)
• 对护套：FEP，橙色（RAL 2004）
• 内护套：PUR，蓝色（RAL 5024）
• 外护套：PUR
• 护套颜色：橙色，带绿色纵向条纹
• 绞合：分层优化绞合
• 外径：约 7.4 mm
• 耐压：对护套 1000 V AC
• 温度范围：-40°C 至 +150°C（静态和动态）
• 连接器：LeMo/REDEL 8 针，Code C，插合时 IP67，耐 1000 V AC
• 电缆测试：导体对导体 2500 V AC（5 分钟）和 5000 V AC（5 分钟），符合 EN 50264-2-1
• 产品测试：按 IEC/EN 61010-1 和 VDE 进行测试；外部接触保护测试 3000 V / 1 分钟 AC
