数据电缆

LEMO绝缘IP67

用途 / 说明
HV 延长线 - 用于 4 通道或 1 通道 高压传感器（K 型）的延长

产品优势

• 所有组件具备外部接触防护

附加信息
可出具标注批号的 HV 检验证明书，以保证完整可追溯性。可选：根据需求对已安装传感器进行检测与维修。SAB 标识：货号、批号、长度。

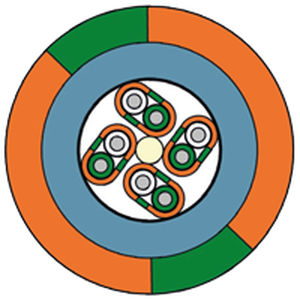

线缆数据
连接线：HV 热电缆 类型 K
绝缘：FEP – 绿色和白色
对套护套：FEP – 橙色，带绿色纵向条纹
内护套：FEP – 蓝色（RAL 5024）
外护套：PUR
护套颜色：橙色带绿色纵向条纹
绞合：成对绞合结构（用于 EMC）
外径：4 通道：约 6.1 mm；1 通道：约 3.4 mm
耐压：4 通道：1000 V AC；1 通道：单通道 1000 V AC
温度范围：静态：-50°C / +150°C；动态：-40°C / +150°C

连接器
Lemo Redel 连接器：插头与插座，配有橙色抗折保护套和黑色保护盖。4 通道：8 针，代号 B，1000 V AC 耐压 – 插合时 IP67。2 通道：2 针，代号 C，1000 V AC 耐压 – 插合时 IP67。

测试
线缆测试：通过对套在水浴中测试 – 5000 V AC – 5 分钟 – 参考 EN 50264-2-1
产品测试：在组装连接器上逐件测试，按测量仪器标准 IEC/EN 61010-1 及 VDE 要求在内部浸泡试验台进行（试验设备经 VDE 认可）。外部接触防护检查 – 3000 V AC / 1 分钟

配置示例
T141-054-030 — 1000 mm — 4 通道
T141-054-143 — 2000 mm — 4 通道
T141-058-575 — 3000 mm — 4 通道
T141-058-576 — 5000 mm — 4 通道
T141-062-840 — 1000 mm — 1 通道
T141-062-843 — 3000 mm — 1 通道
T141-062-844 — 5000 mm — 1 通道
可按要求定制总长度。

下载
数据表：FEP 绝缘热电偶通道 HV 4 通道与 1 通道延长线（PDF）

特性 / 技术参数

• 用途：用于延长 4 通道或 1 通道 高压传感器（K 型）
• 绝缘 / 对套护套 / 内护套：FEP（颜色按规格）
• 外护套：PUR
• 外径：4 通道约 6.1 mm；1 通道约 3.4 mm
• 绞合：成对绞合结构（EMC）
• 耐压：1000 V AC（4 通道及 1 通道单通道）
• 线缆试验电压：5000 V AC，5 分钟（EN 50264-2-1）
• 产品测试：按 IEC/EN 61010-1 与 VDE，接触防护测试 3000 V AC / 1 分钟
• 温度范围：静态 -50°C 至 +150°C；动态 -40°C 至 +150°C
• 连接器：Lemo Redel，4 通道：8 针 代号 B；2 通道：2 针 代号 C；插合时 IP67
• SAB 标识：货号、批号、长度
