数据电缆

LEMO绝缘IP67

应用
在高压环境中进行安全的HV温度测量。

主要特性

• 各通道的接触防护
• 机械结构坚固耐用

补充信息
为实现最佳可追溯性，可出具标注批次号的HV检测证书。可选：按要求对已使用的传感器进行测试与维修。SAB 标识：物料号、批次号。

电缆参数

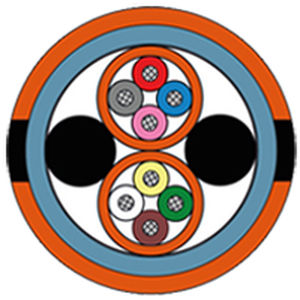

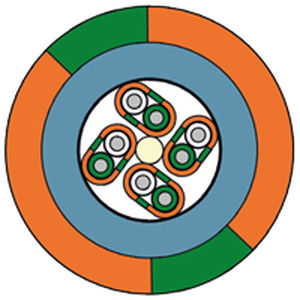

连接电缆：HV 热电缆 型号 K
绝缘：FEP – 绿/白
成对护套：FEP – 橙色，带绿色竖条纹
内护套：FEP – 蓝色，符合 RAL 5024
外护套：PUR
护套颜色：橙色带绿色竖条纹
绞合：成对结构（用于 EMC）
外径：约 6.1 mm
耐电压：单通道 1000 V AC
温度范围：固定敷设：-50°C / +150°C；可动应用：-40°C / +150°C

传感器
热电偶：4 × K 型
极限偏差：1 类
测量点：裸露或电气绝缘（1000 V）
单通道温度范围：-40°C / +180°C
响应时间：可按要求提供

连接器
Lemo Redel 公头连接器，带橙色防折保护套和黑色保护帽，8 针，B 编码。1000 V AC 耐压 — 插合状态下 IP67。

测试
电缆测试：单通道水浴测试 – 5000 V AC – 5 分钟 – 参考 EN 50264-2-1
传感器测试：成端连接器的出厂常规测试，参考 61010-1 测量仪器标准及内部 VDE 要求，在球浴装置中进行。对外部接触保护进行检测 – 3000 V / 1 分钟 AC。

配置示例

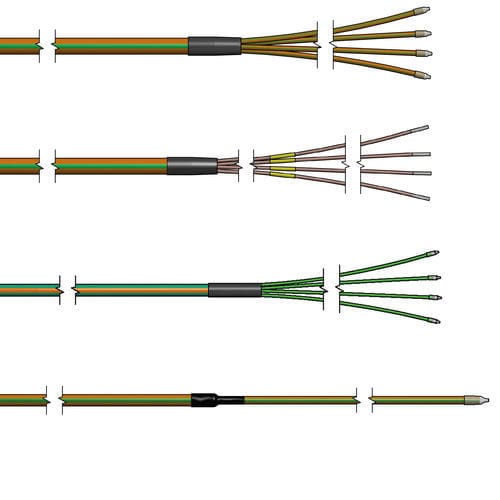

物料号：T141-056-330 — 连接电缆长度：2400 mm — 通道1长度：400 mm — 通道2长度：400 mm — 通道3长度：400 mm — 通道4长度：400 mm — 测量端：绝缘型
物料号：T141-051-650 — 连接电缆长度：2400 mm — 通道1长度：400 mm — 通道2长度：400 mm — 通道3长度：400 mm — 通道4长度：400 mm — 测量端：裸露型
物料号：T141-061-124 — 连接电缆长度：3000 mm — 通道1长度：500 mm — 通道2长度：500 mm — 通道3长度：500 mm — 通道4长度：500 mm — 测量端：绝缘型

下载
HV 4 通道热电偶（FEP 绝缘热通道）数据表（PDF）。

技术规格

• 产品：HV 4 通道热电偶，带 FEP 绝缘热通道，K 型
• 热电偶类型：4 × K
• 传感器精度：1 类
• 测量点：裸露或电气绝缘（1000 V）
• 单通道温度范围：-40°C … +180°C
• 整缆温度范围：固定敷设 -50°C … +150°C；可动 -40°C … +150°C
• 绝缘材料：FEP（多层）与 PUR 外护套
• 每通道耐电压：1000 V AC（传感器电缆），电缆测试可达 5000 V AC / 5 分钟（EN 50264-2-1）
• 连接器：Lemo Redel 公头，8 针 B 编码，1000 V AC 耐压，插合时 IP67
• 绞合：用于 EMC 的成对结构
• 外径（每通道）：约 6.1 mm
• 可追溯性：随批次号出具 HV 检测证书
