DIN电缆

LEMO绝缘IP67

用途 / 描述
用于高压（HV）环境的HV安全温度测量。适用于需绝缘传感器布线和可记录HV检测的电池系统与HV功率电子设备。

附加信息
提供带批次号的HV检测证书以实现完整可追溯性。可选：按需对在用传感器进行检测与维修。SAB 标识：物料号、批次号。

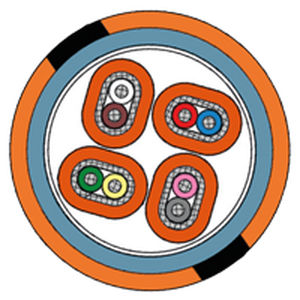

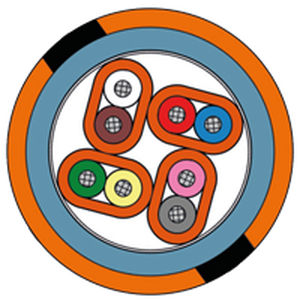

线缆数据 1 x 8 芯
名称：HV 测量线缆 – 1 x 8 芯。绝缘：FEP，符合 DIN 47100 1-8（导体直径约0.45 mm）。外护套：PUR。绞合：分层优化。外径：约4.6 mm。耐压：在橙色内护套上可达1000 V AC。温度范围：静态 -40°C / +150°C；移动 -40°C / +150°C。

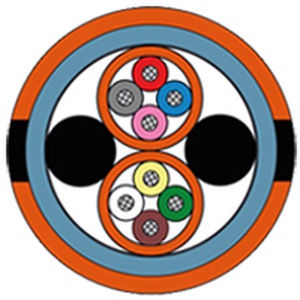

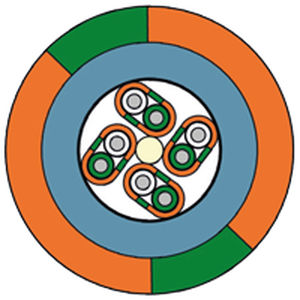

线缆数据 2 x 4 芯
名称：HV 测量线缆 – 2 x 4 芯。绝缘：FEP，符合 DIN 47100 1-8。外护套：PUR。绞合：分层优化。外径：约7.3 mm。耐压：在橙色束护套上可达1000 V AC。温度范围：静态 -40°C / +150°C；移动 -40°C / +150°C。

传感器
传感器类型：2 x PT100。精度等级：A 级。导线连接：4 线制。测量点：嵌入 PI 薄膜粘贴垫。传感器几何示例：2.3 mm x 2.0 mm x 0.47 mm（适用于软包电池）或 3.0 mm x 0.80 mm x 0.60 mm。单通道温度范围：-30°C 至 +180°C。

连接器
Lemo / Redel 连接器：带橙色抗弯套和黑色保护盖，8 针，C 码。1000 V AC 耐压 – 插合时达 IP67。

试验
线缆试验：导体对导体 2500 V AC – 5 分钟（在橙色束护套上）；5000 V AC – 5 分钟 — 按 EN 50264-2-1 进行。传感器试验：在装配的连接器处进行逐件检验，依据测量设备标准 61010-1 及 VDE 要求，在内部试验槽中（试验设备经 VDE 批准）。外部防触电检查 – 3000 V/1 分钟 AC。

配置示例
物料号：T641-060-817 | 引线长度：2000 mm | 通道1长度：70 mm | 通道2长度：70 mm
物料号：T641-060-870 | 引线长度：5000 mm | 通道1长度：700 mm | 通道2长度：700 mm。总长和通道长度可定制。

下载
HV 2 x PT100/PT1000 电阻式温度计 数据表（PDF - 技术数据表可用）。

技术规格

• 产品：HV 2 x PT100/PT1000 电阻式温度计
• 传感器类型：2 x PT100（A 级），4 线制
• 单通道温度范围：-30°C 至 +180°C
• 线缆：FEP 绝缘导体，PUR 外护套
• 线缆变体：1 x 8 芯（外径约4.6 mm）或 2 x 4 芯（外径约7.3 mm）
• 线缆耐压：在橙色内护套/束护套上可达 1000 V AC
• 高压试验：导体对导体 2500 V AC（5 分钟）、5000 V AC（5 分钟）按 EN 50264-2-1
• 连接器：Lemo/Redel 8 针，C 码，插合时 IP67，1000 V AC 耐压
• 测量点：PI 薄膜粘贴垫（可选多种传感器几何形状）
• 可追溯性：提供带批次号的 HV 检测证书
• 可配置长度；示例物料号：T641-060-817、T641-060-870
