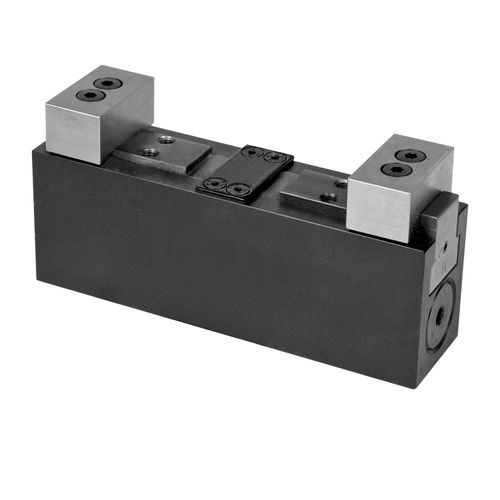

挠性夹钳 I4.130

用于机床液压紧凑型

位置灵活的液压虎钳还可以在不稳定的工件部分夹紧和支撑已在固定夹具上定位和夹紧的工件。 由于设计紧凑，它们可以安装在非常有限的空间内。 液压虎钳特别适用于自动化模式下的批量生产。 双作用油缸功能与中央润滑和良好的切屑保护相结合，保证了较高的工艺安全性。 具有位置灵活夹持功能的液压虎钳由一个非常薄的基本机身和两个集成液压缸组成。活塞力通过两个通道传递到两个夹紧滑块上，这两个滑块可以相互独立地移动。 在夹紧过程中，两个夹紧滑块几乎不受力地接触工件。 只有在此之后，夹紧压力和夹紧力才会增加。由于夹紧滑块的楔入作用，这些滑块不会发生位移。因此，工件被浮动夹持而不会变形。 所有的螺纹和接口都在底部，这样可以在有限的空间内布置多个夹紧点，节省空间。 如果无法从下方固定，还可提供用于歧管安装或管子连接的转接板。还可提供夹爪毛坯作为附件，以适应工件轮廓。 优点 - 设计非常紧凑 - 刚度高 - 夹紧力大，接触力小 - 在夹紧范围内位置灵活 - 双作用功能 - 可实现无管道夹具 - 可更换夹爪 - 良好的切屑保护 - 中央润滑口 - 安装位置：任意
