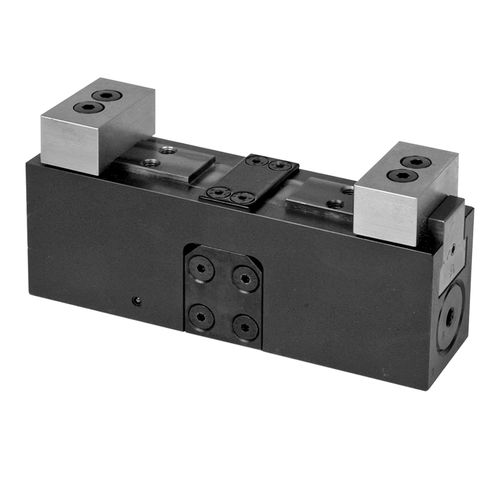

同心夹钳 I 4.120 series

用于机床液压紧凑型

液压虎钳又称夹具，用于在单个或多个夹具中加工尺寸稳定的工件。由于设计紧凑，它们可以布置在非常有限的空间内。 液压虎钳尤其适用于自动化模式下的批量生产。 双作用油缸功能与中央润滑和良好的切屑保护相结合，保证了较高的加工安全性。 描述 具有同心夹持功能的液压虎钳由一个非常纤细的基本主体和两个集成液压缸组成。活塞力通过导向连接件传递到两个夹紧滑块，从而实现同心同步。 所有的螺纹和接口都在底部，这样就可以在非常有限的空间内布置多个夹紧点，从而节省空间。如果无法从下方固定，还可提供用于歧管安装或管子连接的适配板。 还可提供与工件轮廓相适应的夹爪坯件作为附件。 重要说明 同心夹紧虎钳仅适用于外部夹紧。 最迟在夹紧 500 次后通过中央润滑装置润滑夹紧滑块。切勿使用整个夹紧行程，以确保安全夹紧工件。
