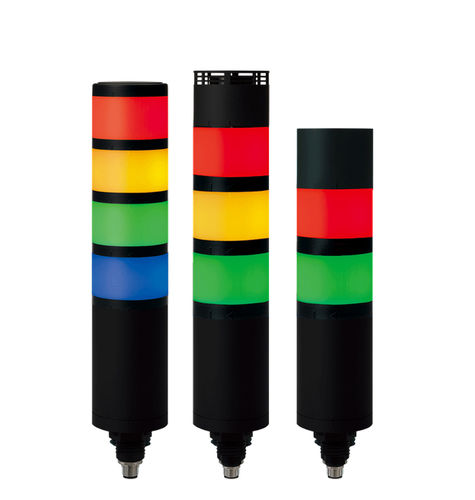

LED式多层警示灯 QTR70L-IOL

频闪长明双色

模块化 IO-Link 可编程 Ø70 mm LED 信号塔，专为智能制造环境中的高可视性与灵活信号显示而设计。

产品特点

• 模块化 LED（常亮/闪烁）信号塔，采用锁定式结构，可实现免工具模块添加与颜色重排。
• 通过半透明 PC 透镜和特殊的色散设计发出柔和且扩散的光线，提高远距可视性。
• 支持通过 IO-Link 的四种工作模式：简单模式（基本开/关）、高级模式（开/关及频闪时间配置）、级别模式（按百分比的输出控制）、演示模式（功能顺序演示）。
• 支持七种光源动作：开 / 慢闪 / 中闪 / 快闪 / 高频闪1 / 高频闪2 / 高频闪3。
• 集成 IO-Link（COM2），实现 Industry 4.0 兼容并通过 M12 接头即插即用。
• 接头：M12-5Pin（公）- Class A；数据传输速率：38,400 bps（COM2）。
• 蜂鸣器选项：大音量蜂鸣器（1 m 处最大100 dB）与防水蜂鸣器（1 m 处最大85 dB）。

技术规格

• 型号：QTR70L-IOL（变体：QTR70L-IOL-HBZ = 带内置大音量蜂鸣器的常亮/闪烁；QTR70L-IOL-WBZ = 带内置防水蜂鸣器的常亮/闪烁）。
• 电压：DC 24 V。
• 尺寸：直径 Ø70 mm │ 高度：175–375 mm（视层数而定）。
• 材料：外壳 - ABS │ 透镜 - PC。
• 防护等级：IP65（标准 / 防水蜂鸣器型号）；带大音量蜂鸣器的型号不具备防水功能。
• 按层数的重量：1 层 = 0.37 kg；2 层 = 0.52 kg；3 层 = 0.67 kg；4 层 = 0.82 kg；5 层 = 0.97 kg。
• 按层数可用颜色模块：1 层：R（Red）；2 层：R（Red）、G（Green）；3 层：R、A（Amber）、G；4 层：R、A、G、B（Blue）；5 层：R、A、G、B、W（White）。
• 注意：白色 LED 模块与大音量蜂鸣器（HBZ）或防水蜂鸣器（WBZ）不能同时使用。
• 光源 / 蜂鸣器电流（每 1 层，DC 24 V）：光源 = 70 mA；大音量蜂鸣器 = 90 mA；防水蜂鸣器 = 90 mA。
• 声学输出：大音量蜂鸣器最高 100 dB（1 m）；防水蜂鸣器最高 85 dB（1 m）。
• 接头 / 通信：M12-5Pin（公）Class A；IO-Link 启用（COM2，38,400 bps）。
• 证书 / 合规：RoHS2（其他证书见产品页面）。
