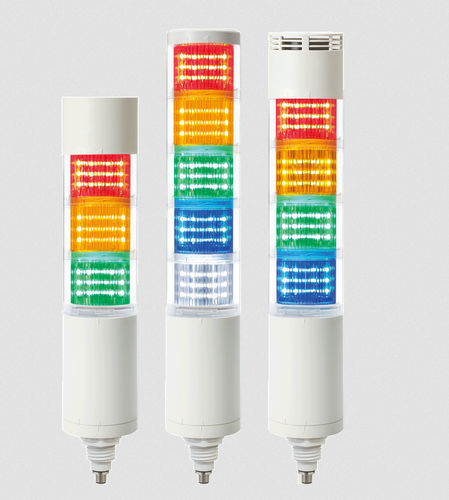

LED式多层警示灯 QTC70L-IOL

频闪频闪观测闪烁

概述
QTC70L-IOL 是一款用于工业信号的 Ø70 mm IO-Link 可编程 LED 信号塔。其采用模块化锁定结构，支持无工具模块增减；可选内置高音量蜂鸣器（最大100 dB @1 m）或防水蜂鸣器（最大85 dB @1 m）；集成 IO-Link V1.1，实现智能制造（Industry 4.0）系统的即插即用集成。

主要产品特性

• 模块化 LED 常亮/闪烁信号塔，锁定式结构实现模块无工具更换。
• 外层透镜内置独立色滤片，信号显示清晰；熄灭时为半透明滤片，观感舒适。
• 四种工作模式以适应不同环境：
  • Simple Mode：各光源的基本开/关控制。
  • Advanced Mode：可为每个光源配置开/关及闪烁时序。
  • Level Mode：基于百分比的输入控制光输出，适用于工艺流程控制。
  • Demo Mode：功能的顺序演示。
• 光源7种运行模式：On、Slow Blink、Medium Blink、Fast Blink、Strobe 1、Strobe 2、Strobe 3。
• 集成 IO-Link 技术（版本1.1），数据传输速率 38,400 bps（COM2）；连接器：M12-5Pin（公头）- Class A，支持标准化即插即用。
• 可选蜂鸣器：高音量蜂鸣器（最大100 dB @1 m）与防水蜂鸣器（最大85 dB @1 m）。

技术规格

• 型号：QTC70L-IOL（型号系列：QTC70L-IOL、QTC70L-IOL-HBZ = 内置高音量蜂鸣器、QTC70L-IOL-WBZ = 内置防水蜂鸣器）。
• 电压：DC24V。
• IO-Link：Version 1.1；数据传输速率：38,400 bps（COM2）；连接器：M12-5Pin（公头）- Class A。
• 尺寸：直径 Ø70 mm；高度：175–375 mm（取决于层数/组装）。
• 材质：滤光片 - PC；透镜 - PC；外壳 - ABS。
• 防护等级：IP65（标准 / 防水蜂鸣器版本）；高音量蜂鸣器版本为非防水结构。
• 光源/蜂鸣器电流（以1层、DC24V为基准）：光源电流 = 70 mA；高音量蜂鸣器电流 = 90 mA；防水蜂鸣器电流 = 90 mA。
• 层数 / 重量 / 可选颜色：
  • 1 层 — 重量：0.25 kg — 颜色选项：R (Red)
  • 2 层 — 重量：0.33 kg — 颜色选项：R (Red), G (Green)
  • 3 层 — 重量：0.41 kg — 颜色选项：R (Red), A (Amber), G (Green)
  • 4 层 — 重量：0.49 kg — 颜色选项：R (Red), A (Amber), G (Green), B (Blue)
  • 5 层 — 重量：0.57 kg — 颜色选项：R (Red), A (Amber), G (Green), B (Blue), W (White)
• 注意：白色 LED 模块与高音量蜂鸣器（HBZ）或防水蜂鸣器（WBZ）不可同时使用。
• 证书：制造商证书可在产品下载中获取；产品页面展示证书图片。
• 安装 / 集成：为模块化组装和通过 IO-Link M12 连接器的系统集成而设计，便于即插即用实施。
