LED式多层警示灯 QTR60L-IOL

频闪频闪观测闪烁

概述

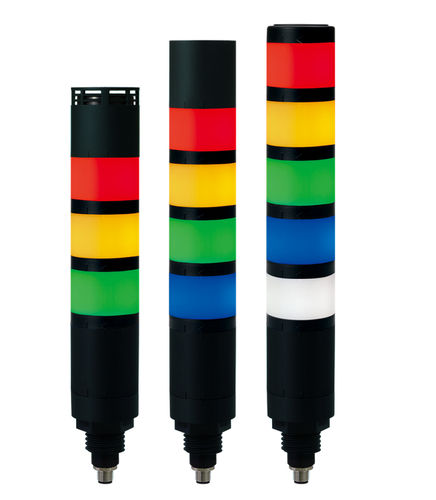

QTR60L-IOL 是一款 Ø60 mm 模块化 LED 信号塔，内置 IO-Link 通信。提供可编程的常亮与闪光模式，并可选内置高音量或防水蜂鸣器。

主要特性

• 模块化设计，带锁定结构，可实现免工具的模块添加与颜色重排。
• 半透明扩散透镜，近距显示舒适，远距可视性优秀。
• 四种工作模式以适应不同控制需求：
  • Simple Mode：各光源的基本开/关控制。
  • Advanced Mode：可为每个光源配置开/关及闪光时序。
  • Level Mode：基于输入百分比的灯光输出控制（适用于工艺流程）。
  • Demo Mode：功能顺序演示。
• 支持七种光源输出方式：On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3。
• 集成 IO-Link（Class A），便于 Industry 4.0 / 智能制造系统集成。
• 连接器：M12-5Pin（Male）Class A，符合国际接口实现即插即用。
• 数据传输速率：38,400 bps（COM2）。
• 可选内置蜂鸣器：高音量蜂鸣器最大 100 dB @1 m；防水蜂鸣器最大 85 dB @1 m。

技术规格

• 型号：QTR60L-IOL（可选型号：QTR60L-IOL-HBZ = 内置高音量蜂鸣器；QTR60L-IOL-WBZ = 内置防水蜂鸣器）。
• 电压：DC 24 V。
• 外形尺寸：直径 Ø60 mm；高度 175–375 mm，随层数变化。
• 材料：透镜 – PC；外壳 – ABS。
• 防护等级：IP65（标准 / 配防水蜂鸣器时）；配高音量蜂鸣器（HBZ）时不防水。
• 按层数估重（约）：1 层 = 0.25 kg；2 层 = 0.33 kg；3 层 = 0.41 kg；4 层 = 0.49 kg；5 层 = 0.57 kg。
• 可用模块颜色（每层）：R = 红；A = 琥珀；G = 绿；B = 蓝；W = 白（白色模块与 HBZ 或 WBZ 同时使用不受支持）。
• 电流（以1层、DC24V为基准）：光源电流 = 70 mA；高音量蜂鸣器电流 = 90 mA；防水蜂鸣器电流 = 90 mA。
• 工作温度范围：-30 ℃ ~ +50 ℃。
• 认证 / 合规：RoHS2（更多证书见产品页面）。

集成与文档

• IO-Link Class A 支持通过标准 IO-Link 主站进行参数化与监控。使用 M12-5Pin 连接器实现即插即用安装。
• 有关详细尺寸、3D STEP/CAD 文件、手册及 IODD 文件，请参阅产品下载资源。
