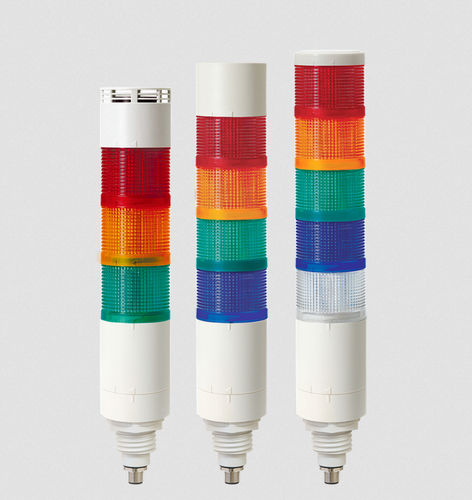

LED式多层警示灯 QTG70L-IOL

频闪频闪观测闪烁

QTG70L-IOL 是一款用于工业信号的 Ø70 mm IO-Link 可编程 LED 信号塔。它提供可配置的灯光模式，支持可选高音量或防水蜂鸣器（分别可达 100 dB / 85 dB@1 m），并集成 IO-Link V1.1，通过即插即用的 M12 接头实现智能工厂连接。

主要特点

• 模块化 LED 信号塔，支持常亮与多种闪烁类型，采用色散射镜头以增强远距可视性
• Lock 结构支持免工具模块的添加/拆卸及颜色重排
• 四种工作模式以适应不同集成需求
  • Simple Mode：对各光源的基础开/关控制
  • Advanced Mode：可配置每个光源的开/关及频闪时序
  • Level Mode：以百分比输入控制光输出，适用于过程显示
  • Demo Mode：按序演示各项功能
• 支持七种光源工作方式：On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3
• 集成 IO-Link 技术（版本：V1.1），适用于 Industry 4.0 / 智能制造系统
• IO-Link 数据速率：38,400 bps（COM2）；连接器：M12-5Pin（Male）- Class A（即插即用）
• 可选蜂鸣器类型：高音量蜂鸣器（最大 100 dB @1 m）与防水蜂鸣器（最大 85 dB @1 m）

技术规格

• 型号 / 名称：QTG70L-IOL（变体：QTG70L-IOL-HBZ = 内置高音量蜂鸣器；QTG70L-IOL-WBZ = 内置防水蜂鸣器）
• 品牌：Qlight
• 电压：DC 24 V
• 直径：Ø70 mm
• 高度（取决于层数）：175 mm – 375 mm
• 材料：外壳 - ABS；镜头 - PC
• 防护等级：IP65（标准 / 防水蜂鸣器）；高音量蜂鸣器型号非防水
• 按层重量：1 层 = 0.37 kg；2 层 = 0.52 kg；3 层 = 0.67 kg；4 层 = 0.82 kg；5 层 = 0.97 kg
• 可用灯色（每层）：R = 红；A = 琥珀；G = 绿；B = 蓝；W = 白（注：白色 LED 模块不可与 HBZ 或 WBZ 同时使用）
• 电流（DC 24 V、1 层时）：光源 = 70 mA；高音量蜂鸣器 = 90 mA；防水蜂鸣器 = 90 mA
• IO-Link：Version 1.1；数据速率：38,400 bps（COM2）；连接器：M12-5Pin（Male）- Class A
• 蜂鸣器声压级：高音量蜂鸣器最高可达 100 dB（1 m 测）；防水蜂鸣器最高可达 85 dB（1 m 测）
• 工作温度范围：-30°C ~ +50°C
• 认证/合规：RoHS2
