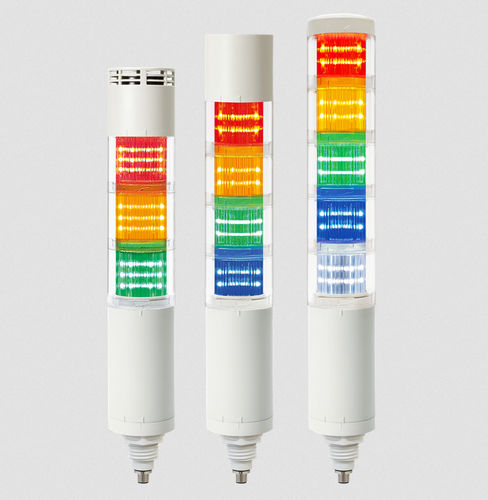

LED式多层警示灯 QTC60L-IOL

频闪频闪观测闪烁

产品概述
QTC60L-IOL 是一款 Ø60 毫米、支持 IO-Link 的可编程 LED 信号塔灯，面向工业自动化与智能工厂应用。支持可配置的常亮和闪烁信号，通过 IO-Link 实现远程配置与状态监控。

主要特性

• 模块化 LED 塔设计，锁扣结构支持免工具模块添加与颜色重排。
• 外镜内部设有独立色滤镜，提供清晰信号；熄灭时呈半透明外观，便于近距离观察。
• 四种工作模式：
• Simple Mode — 单个光源的基本开/关控制。
• Advanced Mode — 可对各光源的开/关及频闪时序进行配置。
• Level Mode — 以百分比输入控制光输出，作为工艺反馈。
• Demo Mode — 功能顺序演示。
• 七种光源运行方式：On、慢闪、 中速闪、快闪、Strobe 1、Strobe 2、Strobe 3。
• 集成 IO-Link（版本 1.1），支持数据交换与远程配置；传输速率：38,400 bps（COM2）。
• 连接器：M12 5 针（公）Class A——符合国际标准的即插即用接口。
• 可选内置蜂鸣器：高音量蜂鸣器（最多 100 dB@1 m）或防水蜂鸣器（最多 85 dB@1 m）；注意：白光 LED 模块不可与 HBZ 或 WBZ 同时使用。

其他说明

• 为需要 IO-Link 连通性与可编程信号的下一代智能制造系统设计。
• 不支持白光 LED 模块与高音量/防水蜂鸣器的同时使用。

技术规格

• 型号：QTC60L-IOL（常亮/闪烁）。变体：QTC60L-IOL-HBZ（带高音量蜂鸣器）、QTC60L-IOL-WBZ（带防水蜂鸣器）。
• 系列：QTC-IOL Series。
• 电源电压：DC 24 V。
• 尺寸：直径 Ø60 mm；高度：175–375 mm（取决于层数）。
• 材料：外壳 — ABS；滤镜镜片 — PC；镜片 — PC。
• 防护等级：IP65（标准 / 防水蜂鸣器）；高音量蜂鸣器型号为非防水设计。
• IO-Link：版本 1.1；数据速率：38,400 bps（COM2）；连接器：M12 5 针（公）Class A。
• 声压级：高音量蜂鸣器在 1 m 处最高 100 dB；防水蜂鸣器在 1 m 处最高 85 dB。
• 电流（每层 @ DC24V）：LED 模块 70 mA；HBZ/WBZ 电流：90 mA。
• 按层数重量：1 层 — 0.25 kg；2 层 — 0.33 kg；3 层 — 0.41 kg；4 层 — 0.49 kg；5 层 — 0.57 kg。
• 可选 LED 颜色：R = 红；A = 琥珀；G = 绿；B = 蓝；W = 白（白色模块与 HBZ/WBZ 不兼容）。
• 认证：RoHS2 及相关合规图标。
