LED式多层警示灯 QTG60L-IOL series

频闪频闪观测闪烁

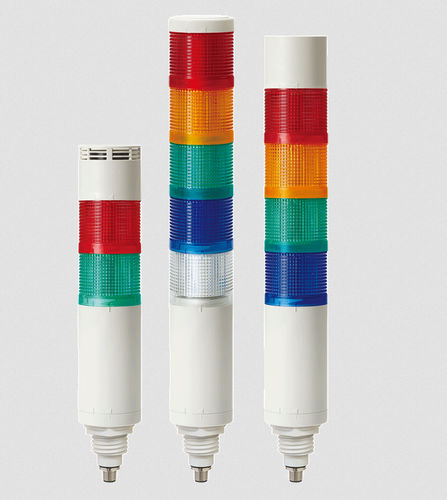

QTG60L-IOL是一款用于工业信号的IO‑Link可编程直径Ø60 mm LED塔形信号灯。该产品支持可配置的光型和可选内置蜂鸣器，采用模块化锁定结构，可无工具配置1至5层。内置IO‑Link以便接入智能工厂（M12连接器）。

主要特点

• 模块化LED（常亮/闪烁）塔灯，采用锁定结构，可无工具添加或重排模块。
• 特殊色彩扩散透镜，提供出色的远距可见性。
• 支持四种工作模式，适应多种应用场景：
• 简单模式：对单个光源进行基本的开/关控制。
• 高级模式：可为各光源配置开/关及频闪时间。
• 级别模式：基于百分比的输入控制，用于工艺操作。
• 演示模式：按序展示功能。
• 支持七种光源动作：On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3。
• 内置IO‑Link V1.1（COM2 38,400 bps），配M12‑5Pin连接器，便于在Industry 4.0系统中即插即用集成。

技术规格

• 型号变体：QTG60L-IOL（常亮/闪烁）、QTG60L-IOL-HBZ（带内置高音量蜂鸣器的常亮/闪烁）、QTG60L-IOL-WBZ（带内置防水蜂鸣器的常亮/闪烁）。
• 型号名称：QTG60L-IOL。
• 电压：DC 24V。
• 尺寸：直径 Ø60 mm；高度 175–375 mm（取决于层数）。
• 层数：可配置1至5层（重量：1层 = 0.25 kg；2层 = 0.33 kg；3层 = 0.41 kg；4层 = 0.49 kg；5层 = 0.57 kg）。
• 可用LED颜色：R（红）、A（琥珀）、G（绿）、B（蓝）、W（白）。注意：白光LED模块与HBZ或WBZ蜂鸣器不能同时使用。
• 材料：外壳 – ABS；透镜 – PC。
• 防护等级：IP65（标准及防水蜂鸣器变体）；高音量蜂鸣器变体不防水。
• 工作温度：-30°C 至 +50°C。
• 蜂鸣器声级：高音量蜂鸣器最大100 dB（1 m处）；防水蜂鸣器最大85 dB（1 m处）。
• 电流消耗（每层）：光源 70 mA；高音量蜂鸣器 90 mA；防水蜂鸣器 90 mA。
• IO‑Link：版本 V1.1；传输速率 38,400 bps（COM2）；连接器：M12‑5Pin（公）Class A。
• 认证 / 合规：RoHS2 及产品页面列示的其他认证。
