监控声发射传感器 GH150/1

测量压电磁性

描述

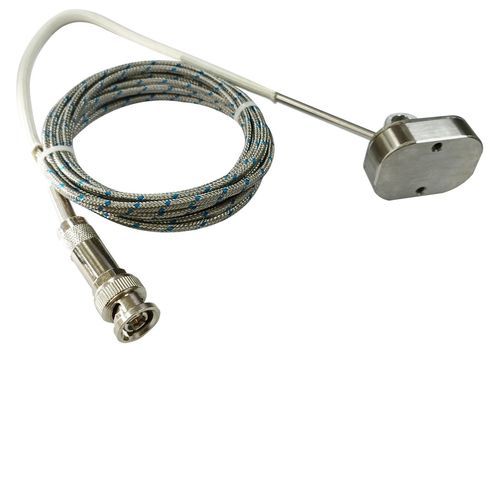

GH150/1（Magnetic）是一款高温声发射（AE）传感器，专为在极端工业环境中对结构进行监测和无损检测（NDT）而设计，工作温度可达350°C。该传感器具有170 kHz共振频率、不锈钢/Invar接触面、IP68防护等级、一体化BNC电缆以及磁性或夹具安装选项。产品配有20 cm耐热金属管和3 m电缆，底部磁性安装适用于对热金属结构的临时测试、现场检查和监测。

主要特性

• 共振频率：170 kHz
• 频率范围：30 kHz – 400 kHz
• 工作温度：-45°C 至 350°C
• 防护等级：IP68
• 一体化电缆上的BNC连接器（侧置）
• 接触面材料：不锈钢 / Invar；外壳材料：不锈钢 / Invar / 铜
• 20 cm耐热金属管和3 m电缆
• 自磁性磁座安装，亦可选夹具、扎带或自由安装杆

典型应用

• 对热金属结构进行临时AE检查
• 在现场测试中优先使用磁性或夹具安装的场合
• 需要在高达350°C工作条件下进行AE监测的应用（管线、压力容器、工厂设备）
• 热金属结构检查与工艺设备状态监测
• 现场临时测试与故障排查

安装说明
为了在高温下获得可重复的AE信号检测，正确安装至关重要。建议措施：

• 安装前清洁安装面
• 确认实际表面温度位于传感器工作范围内
• 仅在磁保持力足以应对表面温度和振动条件时使用磁性安装
• 为获得长期机械稳定性，可考虑使用定制夹具、扎带或自由安装杆替代磁性安装
• 避免电缆直接受拉、急弯或传感器附近的机械冲击
• 在正式测试或长期监测前验证通道响应

配件与兼容性

• 信号电缆型号：SYV-50-3 / STYV-50-2
• 固定选项：自磁性 / 扎带 / 定制夹具 / 自由安装杆
• 兼容前置放大器：PAS、PAV

注意
该传感器不建议持续安装于高于350°C的位置。对于更高温度表面，请考虑使用声波导安装或特殊高温传感器解决方案。对于在极高温度下的长期磁性安装，部署前需检查表面温度、磁保持力、振动、电缆布线和安装方向。

技术规格

• 型号：GH150/1（Magnetic）
• 共振频率（Ref V/(m/s)）：170 kHz
• 频率范围：30 kHz - 400 kHz
• 灵敏度峰值（Ref V/(m/s)）：>55 dB
• 工作温度：-45°C 至 350°C
• 尺寸（DxWxH）：30 × 40 × 10.5 mm
• 重量：200 g
• 外壳材料：不锈钢 Invar / 铜
• 接触面材料：不锈钢 Invar / 铜
• 防护等级：IP68
• 连接器：一体化电缆上的BNC
• 连接器位置：侧面
• 电缆长度：3 m
• 耐热金属管长度：20 cm
• 配件：信号电缆 SYV-50-3 / STYV-50-2；固定：自磁性 / 扎带 / 定制夹具 / 自由安装杆；前置放大器：PAS / PAV
