监控声发射传感器 GI80

通用测量压电

产品说明

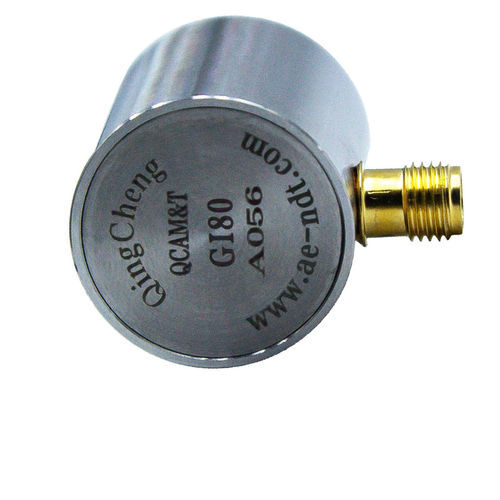

GI80是一款被动压电声发射（AE）传感器，内置40 dB、28 V前置放大器。其低频带宽为20 kHz–180 kHz，适用于检测大型结构发出的低频AE信号。传感器配有不锈钢外壳（SUS-304）、陶瓷检测面和侧置SMA连接器。小型轻量化便于结构安装。

应用
适用于混凝土构件、钢结构和地质结构等大型目标的结构健康监测。也可用于储罐和阀门的泄漏与腐蚀监测、管道检测以及电气设备的局部放电检测。

特性

• 内置前置放大器（40 dB，28 V）
• 不锈钢外壳（SUS-304）
• 陶瓷检测面
• SMA连接器（侧置）
• 防护等级 IP62

技术规格

• 谐振频率：80 kHz
• 频率范围：20 kHz–180 kHz
• 灵敏度峰值：>70 dB（参考 V/(m/s)）
• 内置前置放大器：40 dB，28 V
• 前置放大器阻抗：50 Ω
• 工作温度：-20 至 50 °C
• 尺寸：22×25.5 mm（D×H）
• 重量：43 g
• 外壳材料：SUS-304
• 检测面材料：陶瓷
• 防护等级：IP62
• 连接器：SMA（侧置）

配件

• 信号电缆型号：SYV-50-3，STYV-50-2
• 固定件：鞍型（saddle）
