监控声发射传感器 GH150/2

测量压电高温

简要描述

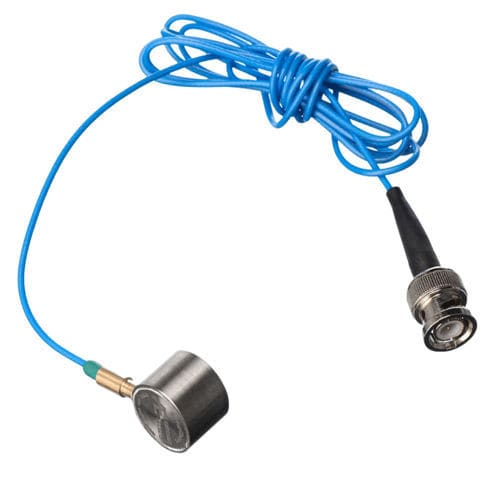

GH150/2 是一款中高温窄频带声发射（AE）传感器，谐振频率150 kHz，可用频带60 kHz至400 kHz。适用于最高170°C的工业结构健康监测和非破坏性检测。传感器采用 SUS-304 不锈钢外壳、陶瓷接触面，配备耐高温一体式电缆1.5米并在尾端配BNC接头（侧出）。

产品特性

• 谐振频率：150 kHz
• 频率范围：60 kHz – 400 kHz
• 灵敏度（峰值）：>73 dB（Ref V/(m/s)）
• 工作温度：-20～170°C
• 防护等级：IP68
• 接触面：陶瓷
• 外壳材质：SUS-304 不锈钢
• 耐高温一体电缆：1.5 m，BNC（侧出）
• 尺寸：19×15 mm（DxH），重量约45 g

适用场景

• 工厂管线、压力容器和储罐的声发射监测
• 中高温区域的长期结构健康监测
• 海上平台在较高温度区域的结构监测（≤170°C）
• 需在高温金属构件上进行150 kHz AE检测的场合
• 需要带耐高温一体电缆的紧凑型传感器的应用

使用限制
GH150/2 不建议在持续超过170°C的环境中使用。对于更高温度，应选用更高温等级的AE传感器或采用波导（waveguide）安装方案。在存在强低频振动、大流动噪声或传播距离较长的环境中，传感器选型应考虑材料衰减、背景噪声和耦合条件与检测目标。

安装注意事项

• 安装前清洁并处理安装面
• 根据实际表面温度选择合适的耐高温耦合剂
• 确保传感器面与结构良好接触并施加合适的压紧力
• 避免电缆受拉、急弯或直接机械冲击
• 测试或长期监测前核实通道响应与耦合情况

典型应用

• 管线监测
• 压力容器检测
• 储罐监测
• 海上平台结构监测
• 工厂设备状态监测
• 高温环境下的结构健康监测

兼容配件

• 前置放大器：PAS / PAV
• 固定器：H20
• 信号电缆型号：SYV-50-3 / STYV-50-2

技术参数（表）
谐振频率 Ref V/(m/s) : 150 kHz
频率范围 : 60 kHz - 400 kHz
灵敏度峰值 Ref V/(m/s) : >73 dB
工作温度 : -20～170°C
尺寸 (DxH) : 19×15 mm
重量 : 45 g
外壳材料 : SUS-304
接收面材料 : 陶瓷
防护等级 : IP68
接口 : 电缆一端 BNC
接口位置 : 侧出
电缆长度 : 1.5 m
配件 : 信号电缆 SYV-50-3 / STYV-50-2；固定 H20；前置放大器 PAS/PAV

特征 / 规格技术参数

• 谐振频率：150 kHz
• 频率范围：60 kHz – 400 kHz
• 灵敏度（峰值）：>73 dB（Ref V/(m/s)）
• 工作温度范围：-20～170°C
• 尺寸：19×15 mm（DxH）
• 重量：约45 g
• 外壳材料：SUS-304 不锈钢
• 接收面材料：陶瓷
• 防护等级：IP68
• 接口类型：BNC（电缆一端，侧出）
• 电缆长度：耐高温约1.5 m
• 兼容配件：SYV-50-3 / STYV-50-2；H20；PAS/PAV
